PV-HDseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

これまで搬送ライン等で多く採用されているプレインベアステンレス製品は、屋外で使用する際には錆びてしまい消耗品扱いとなっているのが現状でした。

プレインベアHDシリーズは耐食性に優れた材質と特殊防錆油を採用し、これまでのステンレスタイプよりさらに耐食性能をUPさせ、錆びの問題を改善しました。

ゴミ排出穴から入ってしまった水やゴミが排出されるので短寿命の問題も解決しました。

耐食性に優れ、ゴミにも強いボールキャスター
プレインベア史上最も過酷な環境で使用可能!業界最高水準の高耐食性を実現。

通常のステンレスタイプは荷重のかかるボールやボール受け部に硬度の高いSUS440Cを使用しているのが主流ですが、HDシリーズは、さらに錆びにくい材質を採用し、耐食性を向上させています。
大小ボールには材質をSUS420Cとし、特殊防錆油との相乗効果により、非常にハイレベルな高耐食性を実現しています。また、ボール受け部においても、エイテックオリジナル球面による、多数の小ボールで荷重を受けるという利点をいかし、高耐食材質SUS304を採用しています。

塩水噴霧試験

塩水噴霧700時間実施後、表面に生じた錆の状態。

  • 高耐食製品
    SUS420C+特殊防錆油
    (大・小ボール)
    高耐食製品
  • 比較参考品
    SUS440C+特殊防錆油
    (大・小ボール)
    比較参考品

オリジナル特殊球面(PAT.P)

オリジナル特殊球面(PAT.P)

オリジナル球面は、構造上最下点で荷重を受けないため、底にゴミ排出穴を作ることが可能です。外から内部に入り込んだゴミを排出し、過酷な使用環境でも力を発揮します。

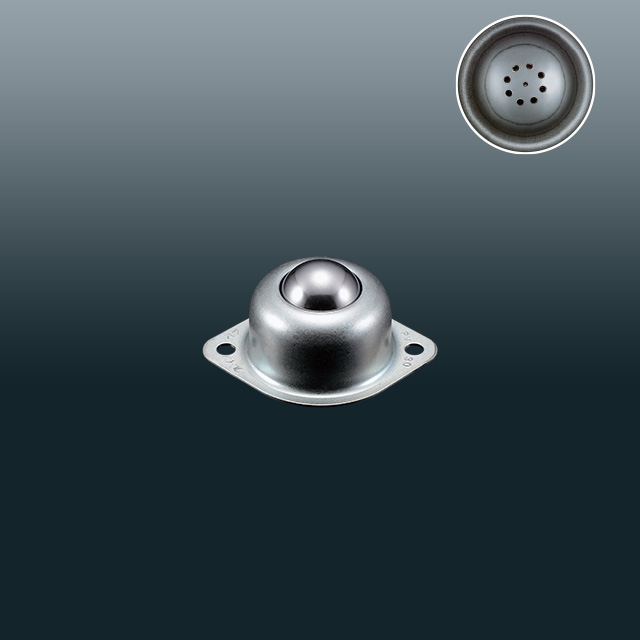

PV50HS-HD PV50HS-HD

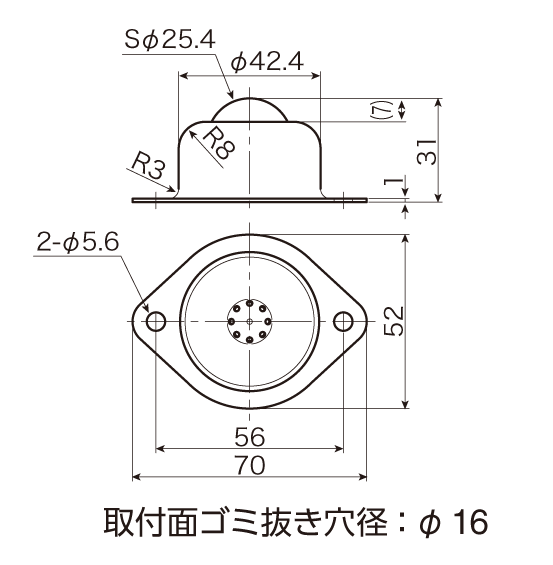

図面:PV50HS-HD

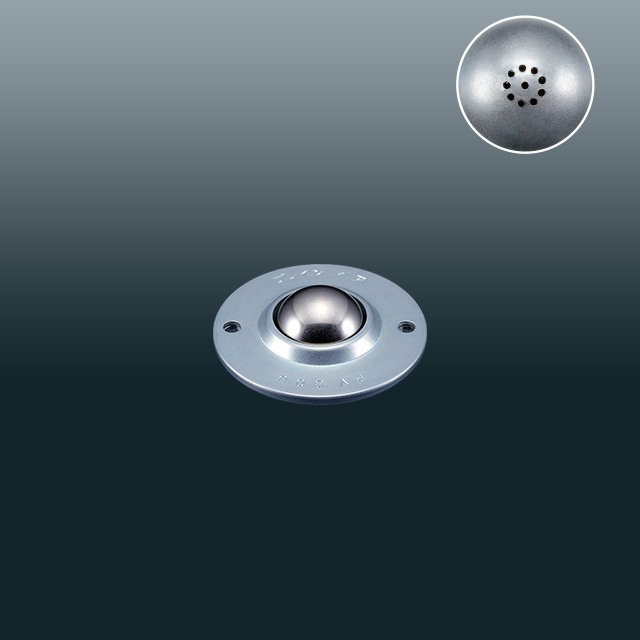

PV50UHS-HD PV50UHS-HD

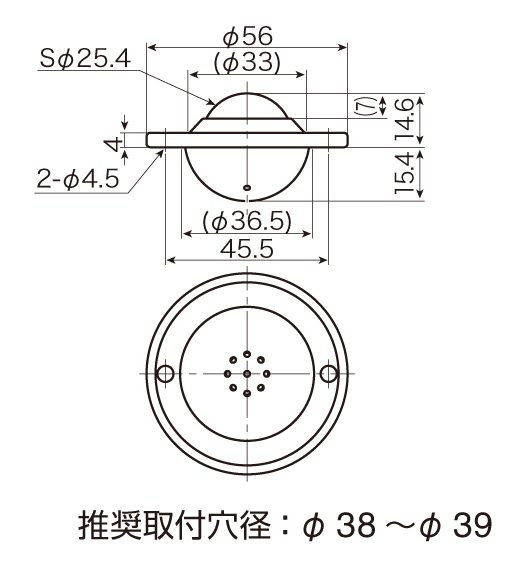

図面:PV50UHS-HD

型式Model 推奨使用荷重Recommended Load Capacity 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover 3D
PV50HS-HD 490N(50kgf) 134g 上向きUpward SUS420C SUS420C SUS304 SUS304 CADダウンロード
PV50UHS-HD 490N(50kgf) 132g 上向きUpward SUS420C SUS420C SUS304 SUS304 CADダウンロード

PV100HS-HD PV100HS-HD

図面:PV100HS-HD

型式Model 推奨使用荷重Recommended Load Capacity 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV100HS-HD 980N(100kgf) 230g 上向きUpward SUS420C SUS420C SUS304 SUS303

PV120UHS-HD PV120UHS-HD

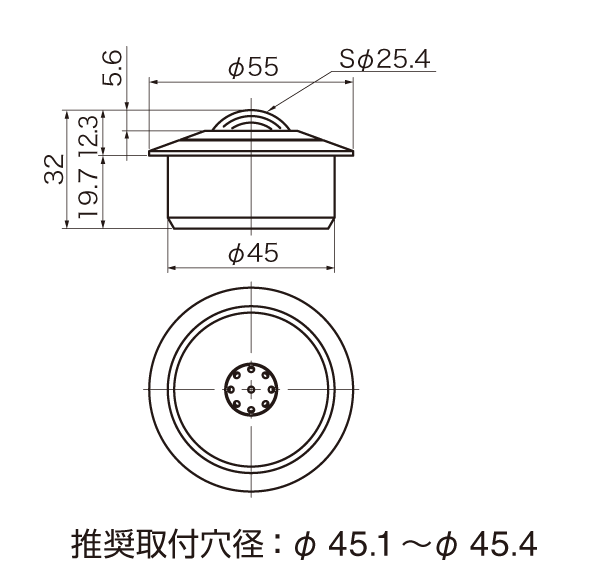

図面:PV120UHS-HD

TR12

型式Model 推奨使用荷重Recommended Load Capacity 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover 3D
PV120UHS-HD 1,176N(120kgf) 282g 上向きUpward SUS420C SUS420C SUS304 SUS303 CADダウンロード
TR12 CADダウンロード
