製品紹介

PV-C / PV-CFseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

スプリングクッション式プレインベアは、取付面やワークが平面ではない特殊な環境においてプレインベアがクッションで沈みながら均一にワークを受ける事により、重量物搬送時の省力化を図る製品です。

※ステンレス製についてはご相談下さい。

プレス成形品

PV5-C PV5-C

図面:PV5-C

PV8-C PV8-C

図面:PV8-C

型式Model セット荷重Setting Pressure Weight 最大荷重Maximum Pressure Weight 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover 3D
PV5-C 49N(5kgf) 68N(7kgf) 18g 上向きUpward STEEL STEEL SS SS CADダウンロード
PV8-C 78N(8kgf) 107N(11kgf) 40g 上向きUpward STEEL STEEL SS SS CADダウンロード

切削品

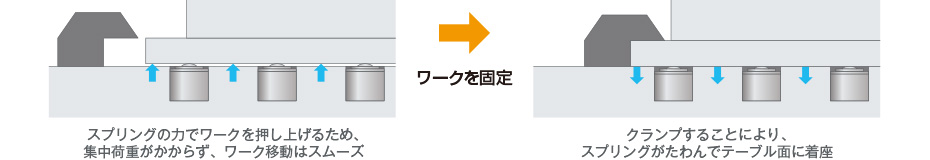

金型搬入後、プレインベアの上で前後左右に移動させて位置決めをします。上型をラムに取り付け、下型をクランプするとプレインベアはクランプ力により沈み、下型とボルスターは密着します。

PV20C PV20C

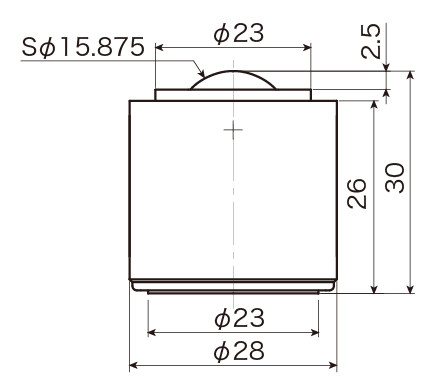

図面:PV20C

型式Model セット荷重Setting Pressure Weight 最大荷重Maximum Pressure Weight 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV20C 196N(20kgf) 284N(29kgf) 95g 上下兼用Upward·Downward SUJ2 SUJ2 SCM415 SUM

PV50C PV50C

図面:PV50C

型式Model セット荷重Setting Pressure Weight 最大荷重Maximum Pressure Weight 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV50C 490N(50kgf) 686N(70kgf) 187g 上下兼用Upward·Downward SUJ2 SUJ2 SCM415 SUM

PV80C PV80C

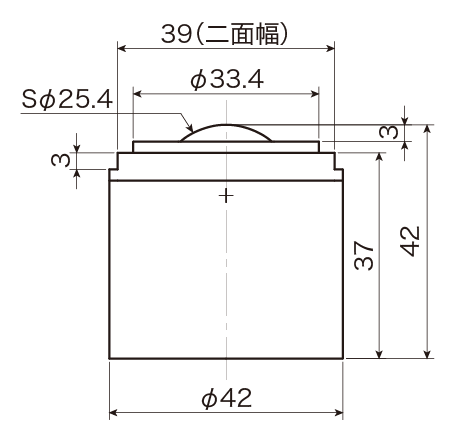

図面:PV80C

型式Model セット荷重Setting Pressure Weight 最大荷重Maximum Pressure Weight 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV80C 784N(80kgf) 1,038N(106kgf) 314g 上下兼用Upward·Downward SUJ2 SUJ2 SCM415 SUM

PV200C PV200C

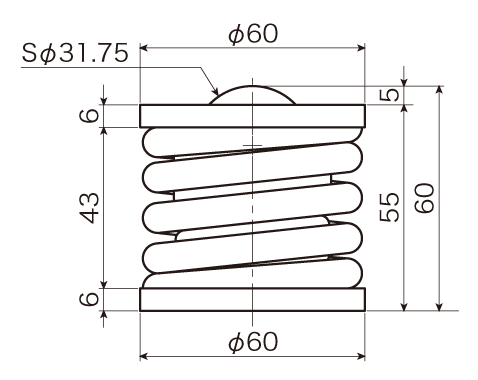

図面:PV200C

型式Model セット荷重Setting Pressure Weight 最大荷重Maximum Pressure Weight 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV200C 1,960N(200kgf) 2,401N(245kgf) 860g 上下兼用Upward·Downward SUJ2 SUJ2 SCM415 SUM

PV50CF PV50CF

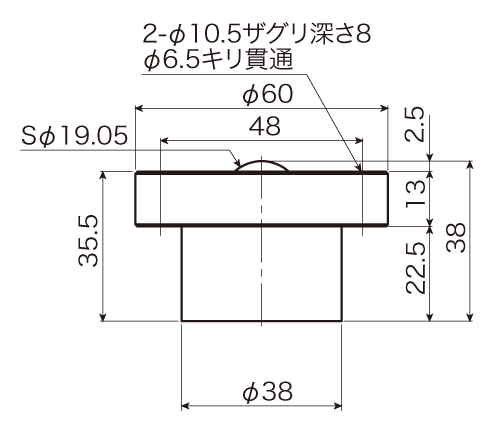

図面:PV50CF

図面:PV50CF推奨取付穴寸法

型式Model セット荷重Setting Pressure Weight 最大荷重Maximum Pressure Weight 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV50CF 490N(50kgf) 686N(70kgf) 385g 上下兼用Upward·Downward SUJ2 SUJ2 SCM415 SUM

PV-CAMseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

プレス機のボルスタクッションピン穴に対応した金型位置決め用スプリング式プレインベアです。

基本サイズは2種類あり、さらに補助間座を使用することにより、多くのプレスメーカーのクッションピン穴サイズに合わせることが可能です。

※ステンレス製についてはご相談下さい。

PV20CAM PV20CAM

図面:PV20CAM

使用例:PV20CAM PV20CAM:使用例

PV50CAM PV50CAM

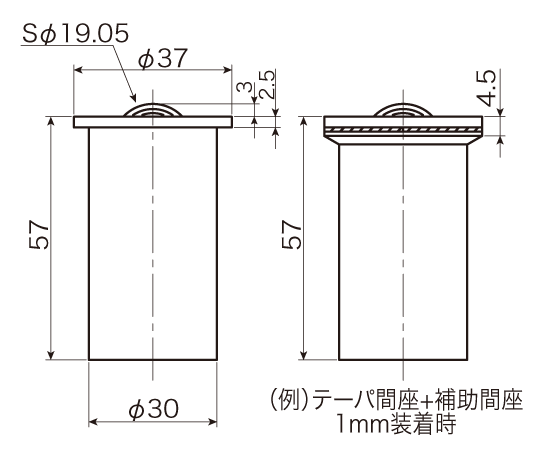

図面:PV50CAM

使用例:PV50CAM PV50CAM:使用例

型式Model 荷重データ・沈み量Loading Data·Quantity of Sinking 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover CAD
0.5mm 1mm 1.5mm 2mm
PV20CAM 212N(21.265kgf) 228N(23.25kgf) 244N(24.875kgf) 260N(26.5kgf) 125g 上向きUpward SUJ2 SUJ2 SCM415 SUM CADダウンロード
PV50CAM 527N(53.75kgf) 564N(57.5kgf) 601N(61.25kgf) 683N(65kgf) 246g 上向きUpward SUJ2 SUJ2 SCM415 SUM CADダウンロード

PV-BCseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

フランジ取付タイプのスプリングクッション式プレインベアです。

内部スプリングによりプレインベアに集中荷重がかからなくなり、簡単かつスピーディに治具・金型交換・位置決めに威力を発揮し、重量物の搬送のフリーモーションコントロール・自由化が図れます。

※ステンレス製についてはご相談下さい。

PV50BC PV50BC

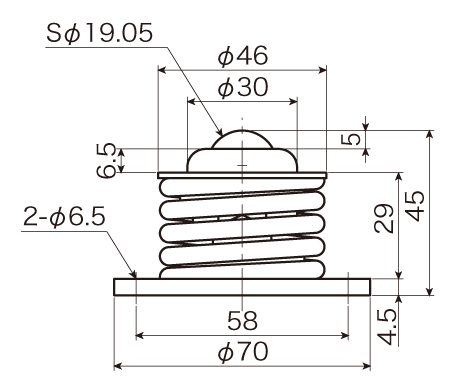

図面:PV50BC

PV120BC PV120BC

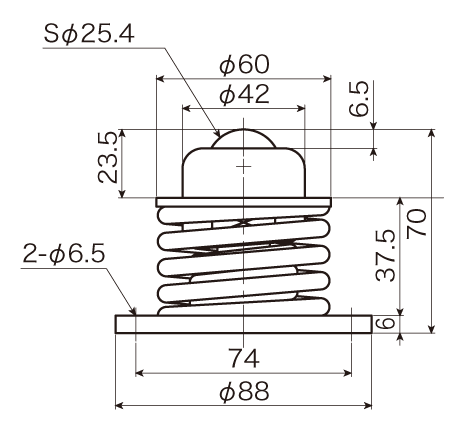

図面:PV120BC

型式Model セット荷重Setting Pressure Weight 最大荷重Maximum Pressure Weight 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover CAD
PV50BC 490N(50kgf) 548N(56kgf) 405g 上下兼用Upward·Downward SUJ2 SUJ2 SCM415 SUM CADダウンロード
PV120BC 1,176N(120kgf) 1,372N(140kgf) 940g 上下兼用Upward·Downward SUJ2 SUJ2 SCM415 SUM CADダウンロード
