PV-Hseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

従来のボールトランスファは構造上、内部にゴミが入りやすく一度入ると抜けにくい為、水中(海水、泥水など)、油、粉塵などのある過酷な使用環境を不得意としていました。

プレインベアゴミ排出タイプは、オリジナル球面(PAT.P)の利点を活かし、小ボールの受部やボールカバー部に穴加工(スリット)を施し内部に入り込んだゴミや水などを排出します。

エイテックのゴミ排出タイプ プレインベアは、オリジナル球面(PAT.P)の利点を生かし
ゴミを排出するという抜本的な解決方法を実現しました。

従来のゴミ侵入に対する対策品(ゴムシールetc.)と一線を画し、ゴミによる回転不良の問題の抜本的な解決に成功しました。
プレインベアは、今までのボールトランスファと全く違う新機構のオリジナル球面(PAT.P)を採用していますので、大ボール直下の小ボール受け面では荷重を受けません。この構造により、多数のゴミ抜き穴を開けることができます。
小ボールの受け部に穴加工を施し、内部に入り込んだゴミや水などを排出します。過酷な条件下でも正常に作動し、スムーズな回転を維持します。

従来品

従来品

内部にゴミが入りやすいため水中・油・粉塵など過酷な使用環境が不得意

オリジナル球面(PAT.P)

オリジナル球面(PAT.P)

内部に入り込んだゴミを排出し過酷な使用環境でも力を発揮

ゴミ排出

オリジナル球面(PAT.P)の利点を活かし底にゴミ排出穴を作ることが可能

ゴミ排出タイプが対応する過酷な使用状況例

  • 黒皮鉄板の搬送
  • 鋳型の搬送(砂型)
  • 石材の加工現場(サンドブラスト)
  • 粉体成形機(金型移動)
  • 洗浄機内のワーク搬送
  • 切削加工におけるワーク搬送
  • セラミックス粉体成形機(グラスファイバーの成形)

ゴミ排出タイプが対応する過酷な使用状況例

ゴミ排出タイプが対応する過酷な使用状況例

ゴミ排出タイプが対応する過酷な使用状況例

PV50H·PV50HS PV50H·PV50HS

図面:PV50H·PV50HS

PV50UH·PV50UHS PV50UH·PV50UHS

図面:PV50UH·PV50UHS

型式Model 推奨使用荷重Recommended Load Capacity 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover 3D
PV50H 490N(50kgf) 142g 上向きUpward STEEL STEEL SUS304 SS CADダウンロード
PV50HS 490N(50kgf) 134g 上向きUpward SUS440C SUS440C SUS304 SUS304 CADダウンロード
PV50UH 490N(50kgf) 136g 上向きUpward STEEL STEEL SUS304 SS CADダウンロード
PV50UHS 490N(50kgf) 132g 上向きUpward SUS440C SUS440C SUS304 SUS304 CADダウンロード

PV120H PV120H

図面:PV120H

PV120UFH PV120UFH

図面:PV120UFH

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover CAD
PV120H 1,960N(200kgf) 1,176N(120kgf) 230g 上向きUpward STEEL STEEL SCM415 SS・SUM CADダウンロード
PV120UFH 1,960N(200kgf) 1,176N(120kgf) 320g 上向きUpward SUJ2 SUJ2 SCM415 SUM CADダウンロード

PV-BHseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

ボルトタイプ(上向き用) PV-BH series

内部に入り込んだ
ゴミ等を排出する「穴加工」

ボルトタイプ(上向き用)

PV20BH·PV20BSH PV20BH·PV20BSH

図面:PV20BH·PV20BSH

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover CAD
PV20BH 784N(80kgf) 196N(20kgf) 48g 上向きUpward SUJ2 SUJ2 SCM415 SUM CADダウンロード
PV20BSH 784N(80kgf) 196N(20kgf) 47g 上向きUpward SUS440C SUS440C SUS440C SUS303 CADダウンロード

PV50BH·PV50BSH PV50BH·PV50BSH

図面:PV50BH·PV50BSH

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV50BH 1,078N(110kgf) 490N(50kgf) 94g 上向きUpward SUJ2 SUJ2 SCM415 SUM
PV50BSH 1,078N(110kgf) 490N(50kgf) 92g 上向きUpward SUS440C SUS440C SUS440C SUS303

PV120BH·PV120BSH PV120BH·PV120BSH

図面:PV120BH·PV120BSH

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV120BH 1,960N(200kgf) 1,176N(120kgf) 340g 上向きUpward SUJ2 SUJ2 SCM415 SUM
PV120BSH 1,960N(200kgf) 1,176N(120kgf) 336g 上向きUpward SUS440C SUS440C SUS440C SUS303

PVS-Bseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

ボルトタイプ(下向き用) PVS-B series

内部に入り込んだ
ゴミ等を排出する「スリット」

ボルトタイプ(下向き用)

PVS20B·PVS20BS PVS20B·PVS20BS

図面:PVS20B·PVS20BS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PVS20B 343N(35kgf) 196N(20kgf) 50g 下向きDownward SUJ2 SUJ2 SCM415 SUM
PVS20BS 343N(35kgf) 196N(20kgf) 49g 下向きDownward SUS440C SUS440C SUS440C SUS303

PVS50B·PVS50BS PVS50B·PVS50BS

図面:PVS50B·PVS50BS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PVS50B 588N(60kgf) 490N(50kgf) 98g 下向きDownward SUJ2 SUJ2 SCM415 SUM
PVS50BS 588N(60kgf) 490N(50kgf) 96g 下向きDownward SUS440C SUS440C SUS440C SUS303

PVS120B·PVS120BS PVS120B·PVS120BS

図面:PVS120B·PVS120BS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PVS120B 1,470N(150kgf) 1,176N(120kgf) 282g 下向きDownward SUJ2 SUJ2 SCM415 SUM
PVS120BS 1,470N(150kgf) 1,176N(120kgf) 280g 下向きDownward SUS440C SUS440C SUS440C SUS303

PV-FHseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

PV50FH·PV50FHS PV50FH·PV50FHS

図面:PV50FH·PV50FHS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV50FH 1,078N(110kgf) 490N(50kgf) 109g 上向きUpward SUJ2 SUJ2 SCM415 Al
PV50FHS 1,078N(110kgf) 490N(50kgf) 108g 上向きUpward SUS440C SUS440C SUS440C Al

PV120FH·PV120FHS PV120FH·PV120FHS

図面:PV120FH·PV120FHS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV120FH 1,960N(200kgf) 1,176N(120kgf) 256g 上向きUpward SUJ2 SUJ2 SCM415 Al
PV120FHS 1,960N(200kgf) 1,176N(120kgf) 248g 上向きUpward SUS440C SUS440C SUS440C Al

PV160FH·PV160FHS PV160FH·PV160FHS

図面:PV160FH·PV160FHS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV160FH 2,940N(300kgf) 1,568N(160kgf) 494g 上向きUpward SUJ2 SUJ2 SCM415 Al
PV160FHS 2,940N(300kgf) 1,568N(160kgf) 506g 上向きUpward SUS440C SUS440C SUS440C Al

PV260FH·PV260FHS PV260FH·PV260FHS

図面:PV260FH·PV260FHS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV260FH 3,920N(400kgf) 2,548N(260kgf) 847g 上向きUpward SUJ2 SUJ2 SCM415 Al
PV260FHS 3,920N(400kgf) 2,548N(260kgf) 870g 上向きUpward SUS440C SUS440C SUS440C Al

PV400FH·PV400FHS PV400FH·PV400FHS

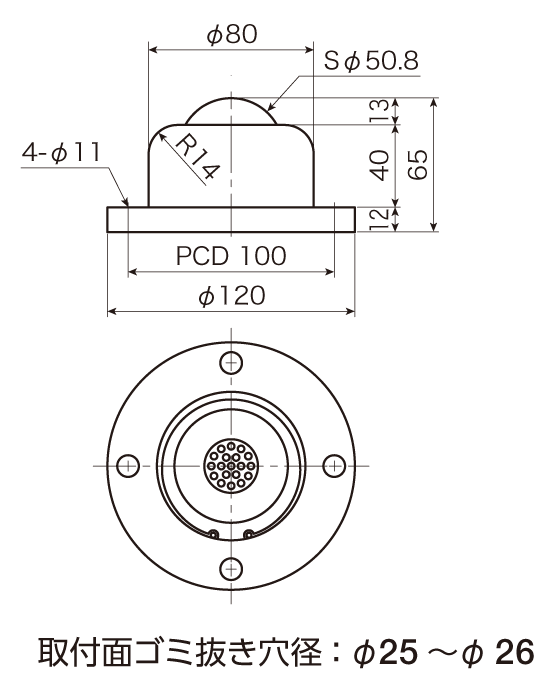

図面:PV400FH·PV400FHS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV400FH 7,840N(800kgf) 3,920N(400kgf) 2,050g 上向きUpward SUJ3 SUJ2 SCM415 Al
PV400FHS 7,840N(800kgf) 3,920N(400kgf) 2,083g 上向きUpward SUS440C SUS440C SUS440C Al

PV900FH·PV900FHS PV900FH·PV900FHS

図面:PV900FH·PV900FHS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PV900FH 17,640N(1,800kgf) 8,820N(900kgf) 5,400g 上向きUpward SUJ3 SUJ2 SCM415 Al
PV900FHS 17,640N(1,800kgf) 8,820N(900kgf) 5,560g 上向きUpward SUS440C SUS440C SUS440C Al

PVS-Fseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

PVS50F·PVS50FS PVS50F·PVS50FS

図面:PVS50F·PVS50FS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PVS50F 588N(60kgf) 490N(50kgf) 111g 下向きDownward SUJ2 SUJ2 SCM415 Al
PVS50FS 588N(60kgf) 490N(50kgf) 110g 下向きDownward SUS440C SUS440C SUS440C Al

PVS120F·PVS120FS PVS120F·PVS120FS

図面:PVS120F·PVS120FS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PVS120F 1,470N(150kgf) 1,176N(120kgf) 260g 下向きDownward SUJ2 SUJ2 SCM415 Al
PVS120FS 1,470N(150kgf) 1,176N(120kgf) 252g 下向きDownward SUS440C SUS440C SUS440C Al

PVS160FM·PVS160FMS PVS160FM·PVS160FMS

図面:PVS160FM·PVS160FMS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PVS160FM 2,940N(300kgf) 1,568N(160kgf) 485g 下向きDownward SUJ2 SUJ2 SCM415 Al
PVS160FMS 2,940N(300kgf) 1,568N(160kgf) 556g 下向きDownward SUS440C SUS440C SUS440C Al

PVS260FM·PVS260FMS PVS260FM·PVS260FMS

図面:PVS260FM·PVS260FMS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PVS260FM 4,900N(500kgf) 2,548N(260kgf) 872g 下向きDownward SUJ2 SUJ2 SCM415 Al
PVS260FMS 4,900N(500kgf) 2,548N(260kgf) 1,002g 下向きDownward SUS440C SUS440C SUS440C Al

PVS400FM·PVS400FMS PVS400FM·PVS400FMS

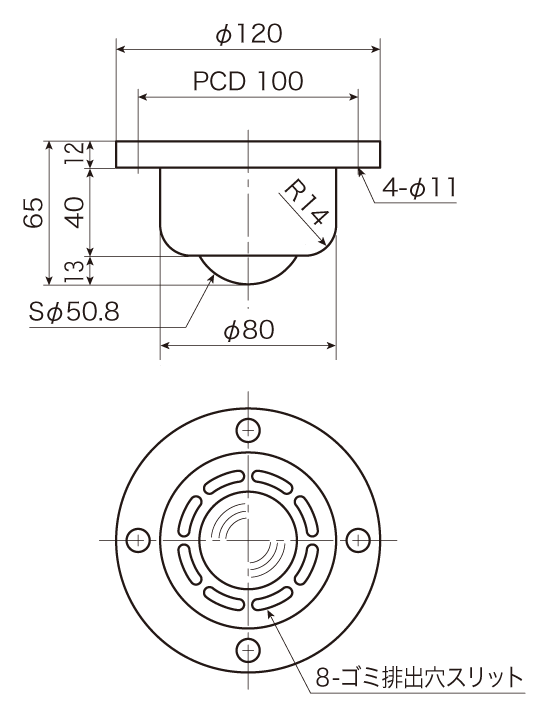

図面:PVS400FM·PVS400FMS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PVS400FM 8,820N(900kgf) 3,920N(400kgf) 1,599g 下向きDownward SUJ3 SUJ2 SCM415 Al
PVS400FMS 8,820N(900kgf) 3,920N(400kgf) 1,620g 下向きDownward SUS440C SUS440C SUS440C Al

PVS900FM·PVS900FMS PVS900FM·PVS900FMS

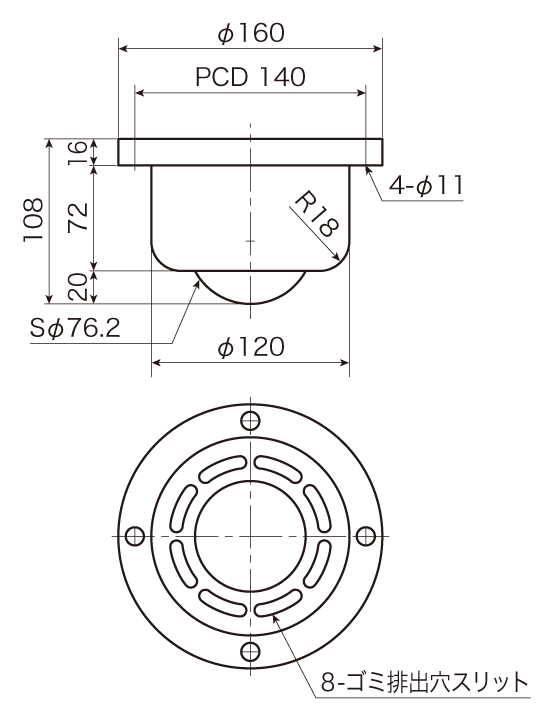

図面:PVS900FM·PVS900FMS

型式Model 静定格荷重Static Rated Load 動定格荷重Load Rating 自重Weight 使用方向Use Direction 大ボールMain Ball 小ボールSmall Balls ボール受けBody カバーCover
PVS900FM 18,620N(1,900kgf) 8,820N(900kgf) 5,410g 下向きDownward SUJ3 SUJ2 SCM415 Al
PVS900FMS 18,620N(1,900kgf) 8,820N(900kgf) 5,660g 下向きDownward SUS440C SUS440C SUS440C Al
