製品紹介

PV-Aseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

PV-Aシリーズは、エア駆動式リフターを1ピストン単位で単独又は連結して使用する製品です。ニーズに合わせた自由な配置で上向き下向き兼用使いを可能としました。

単独・連結使用タイプ

PV50A PV50A

図面:PV50A

PV120A PV120A

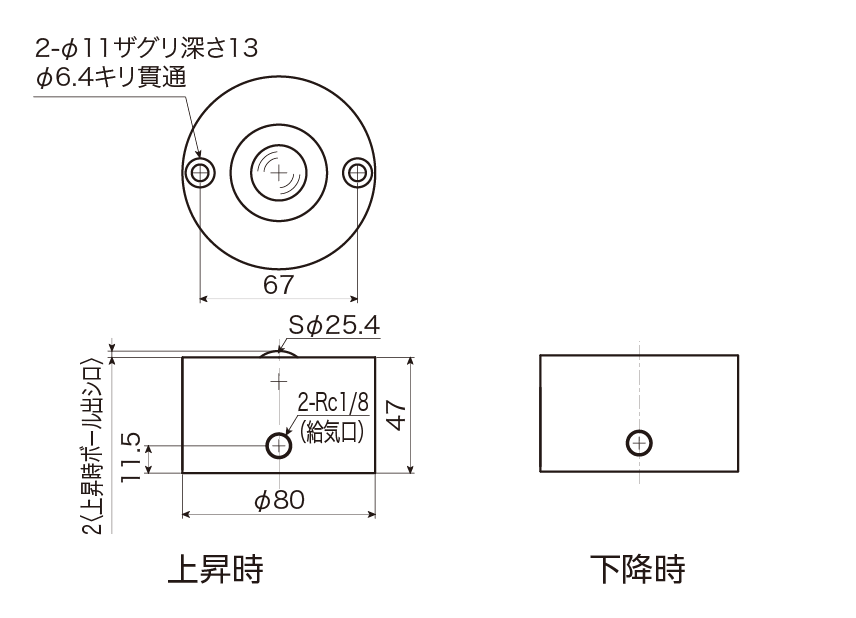

図面:PV120A

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
自重Weight ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction CAD
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PV50A 1ピストン1 Piston 608N(62kgf) 764N(78kgf) 921N(94kgf) 375g SUJ2 SCM415 Al 上下兼用Upward·Downward CADダウンロード
PV120A 1ピストン1 Piston 1,205N(123kgf) 1,480N(151kgf) 1,754N(179kgf) 912g SUJ2 SCM415 Al 上下兼用Upward·Downward CADダウンロード

プレインベアリフターの種類と使用方法

プレインベアリフターは内蔵されたエアシリンダーにより、ワークをテーブルから持ち上げ、360度自由方向に移動できる省力化機器です。角溝用とT溝用があり、セットする溝の形状や能力に合わせ幅広いラインナップからの選定が可能です。また、設置位置が自由な単独、連結使用タイプもあります。

プレインベアリフター

角溝タイプ

〈 角溝タイプ 〉

ワークのサイズ、重量に応じ、豊富なラインナップからの選定が可能です。

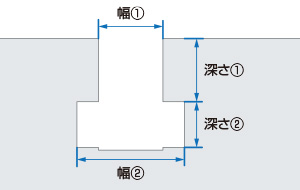

T溝タイプ

〈 T溝タイプ 〉

プレス機でご使用の場合は既存のT溝を使用することができます。

単独・連結使用タイプ

〈 単独・連結使用タイプ 〉

ワーク下降時は、リフターのボディに着座してご使用頂けます。

プレインベアリフター

テーブル面から1~2mmほどボールの頂点が低い位置になるようにリフターを設置。

プレインベアリフター

給気により、各ボール部が上昇し、リフターで支持することで、ワークを自由な方向に動かすことが出来ます。

プレインベアリフター

エアをニュートラルにし、ワークの自重でテーブルに着座させます。

■ 推奨回路

上昇は空気圧で行い、下降はワークの自重で行います。そのため、下降時はシリンダー内の空気を開放する必要がありますので、三方口弁をご使用下さい。
なお、シリンダーを強制的に下降させる場合は、右図のように真空発生装置をご使用下さい。

推奨回路

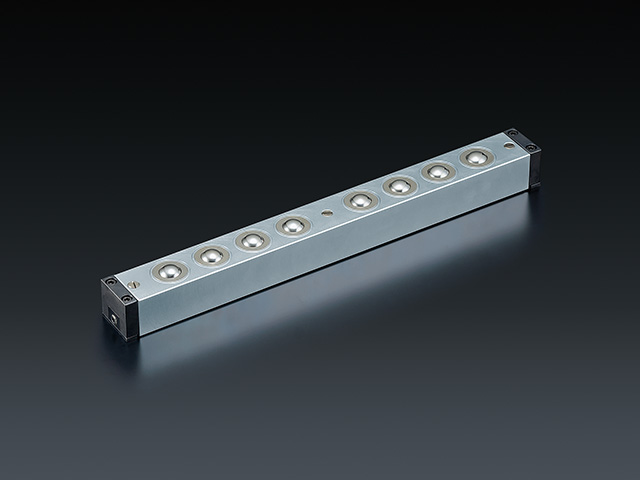

PVL-Tseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

プレス機等の既存のT溝を使用し、金型等の位置決めをスムーズに軽く行うことができます。本体はアルミボディの採用により従来型より軽く、抜き差し使用時による作業の負担が少なくなりました。本体の高さ調整は、各ピストン部に間座を入れる方式です。(メーカー調整)

※別途、取手付きも製作可能です。 ※長さはピッチ単位でオーダーメイド可能です。

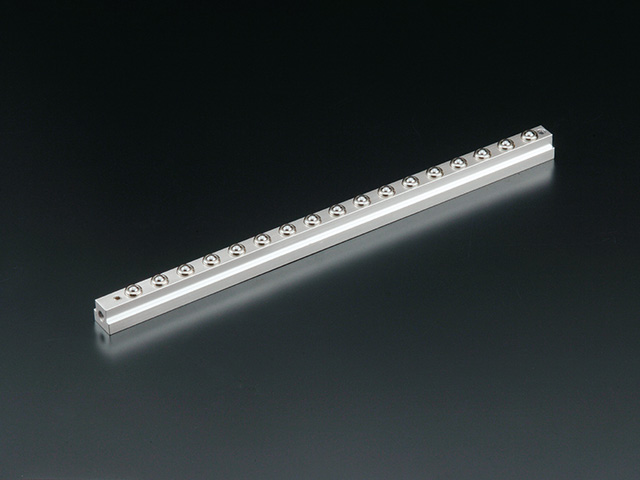

PVL13T-□ PVL13T-□

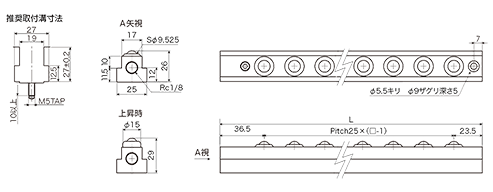

図面:PVL13T-□

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL13T-□ 1ピストン1 Piston 137N(14kgf) 176N(18kgf) 216N(22kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 60 137 14 176 18 216 22
2 85 274 28 352 36 432 44
3 110 411 42 528 54 648 66
4 135 548 56 704 72 864 88
5 160 685 70 880 90 1,080 110
6 185 822 84 1,056 108 1,296 132
7 210 959 98 1,232 126 1,512 154
8 235 1,096 112 1,408 144 1,728 176
9 260 1,233 126 1,584 162 1,944 198
10 285 1,370 140 1,760 180 2,160 220
11 310 1,507 154 1,936 198 2,376 242
12 335 1,644 168 2,112 216 2,592 264
13 360 1,781 182 2,288 234 2,808 286
14 385 1,918 196 2,464 252 3,024 308
15 410 2,055 210 2,640 270 3,240 330
16 435 2,192 224 2,816 288 3,456 352
17 460 2,329 238 2,992 306 3,672 374
18 485 2,466 252 3,168 324 3,888 396
19 510 2,603 266 3,344 342 4,104 418
20 535 2,740 280 3,520 360 4,320 440
21 560 2,877 294 3,696 378 4,536 462
22 585 3,014 308 3,872 396 4,752 484
23 610 3,151 322 4,048 414 4,968 506
24 635 3,288 336 4,224 432 5,184 528
25 660 3,425 350 4,400 450 5,400 550
26 685 3,562 364 4,576 468 5,616 572
27 710 3,699 378 4,752 486 5,832 594
28 735 3,836 392 4,928 504 6,048 616
29 760 3,973 406 5,104 522 6,264 638
30 785 4,110 420 5,280 540 6,480 660

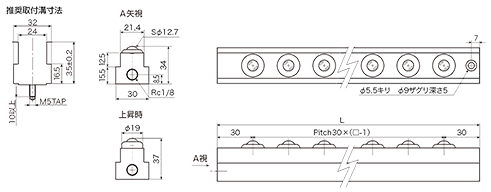

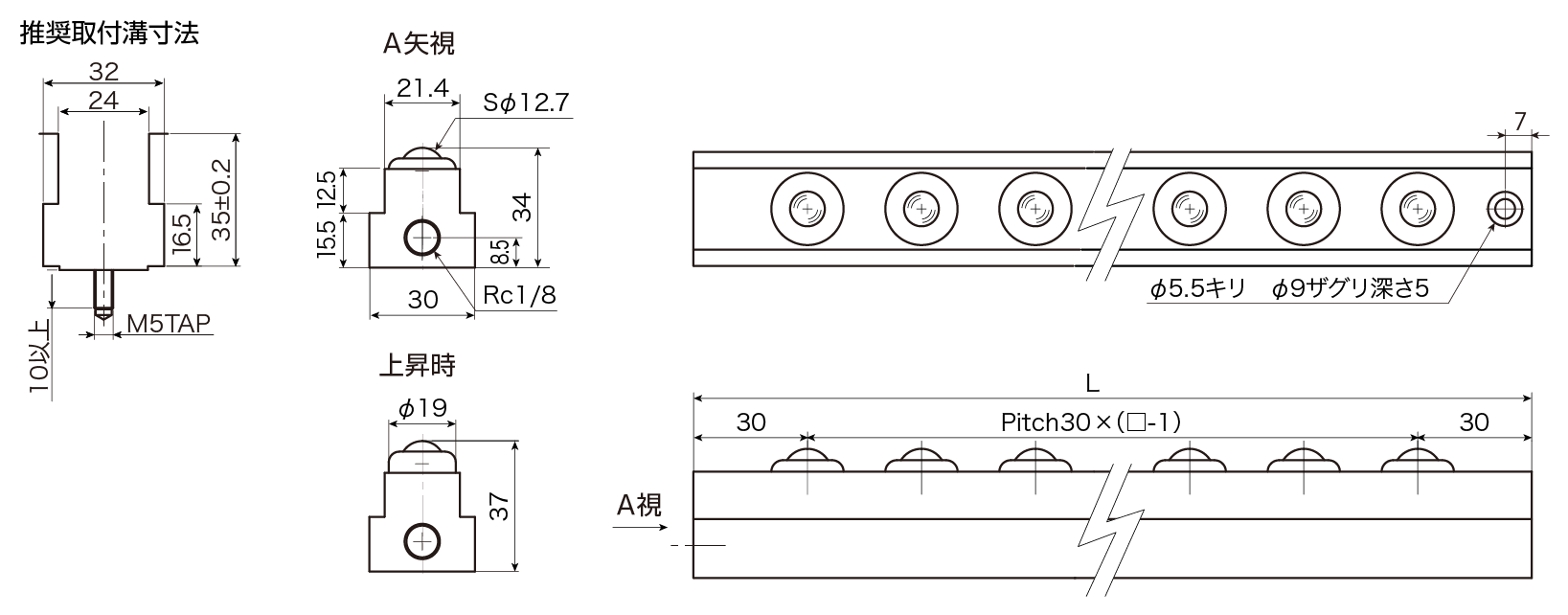

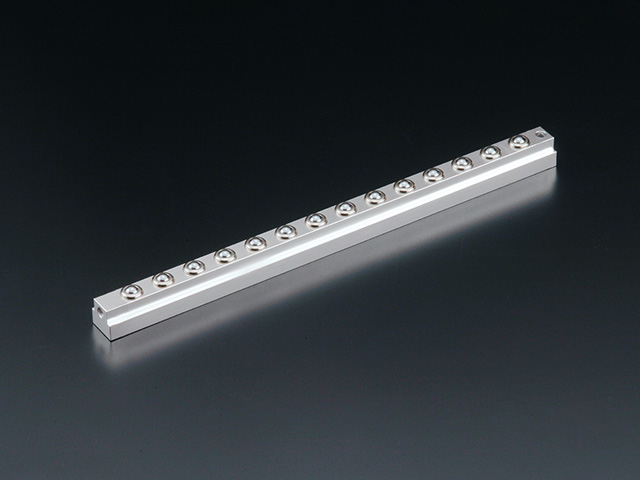

PVL20T-□ PVL20T-□

図面:PVL20T-□

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL20T-□ 1ピストン1 Piston 176N(18kgf) 225N(23kgf) 274N(28kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 60 176 18 225 23 274 28
2 90 352 36 450 46 548 56
3 120 528 54 675 69 822 84
4 150 704 72 900 92 1,096 112
5 180 880 90 1,125 115 1,370 140
6 210 1,056 108 1,350 138 1,644 168
7 240 1,232 126 1,575 161 1,918 196
8 270 1,408 144 1,800 184 2,192 224
9 300 1,584 162 2,025 207 2,466 252
10 330 1,760 180 2,250 230 2,740 280
11 360 1,936 198 2,475 253 3,014 308
12 390 2,112 216 2,700 276 3,288 336
13 420 2,288 234 2,925 299 3,562 364
14 450 2,464 252 3,150 322 3,836 392
15 480 2,640 270 3,375 345 4,110 420
16 510 2,816 288 3,600 368 4,384 448
17 540 2,992 306 3,825 391 4,658 476
18 570 3,168 324 4,050 414 4,932 504
19 600 3,344 342 4,275 437 5,206 532
20 630 3,520 360 4,500 460 5,480 560
21 660 3,696 378 4,725 483 5,754 588
22 690 3,872 396 4,950 506 6,028 616
23 720 4,048 414 5,175 529 6,302 644
24 750 4,224 432 5,400 552 6,576 672
25 780 4,400 450 5,625 575 6,850 700
26 810 4,576 468 5,850 598 7,124 728
27 840 4,752 486 6,075 621 7,398 756
28 870 4,928 504 6,300 644 7,672 784
29 900 5,104 522 6,525 667 7,946 812
30 930 5,280 540 6,750 690 8,220 840

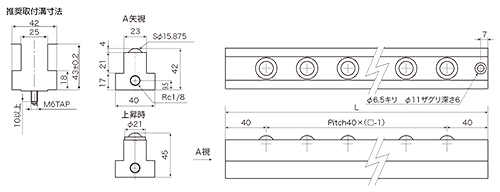

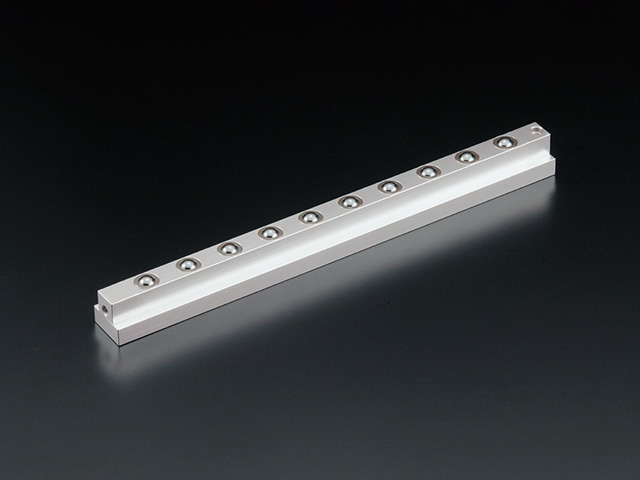

PVL30T-□ PVL30T-□

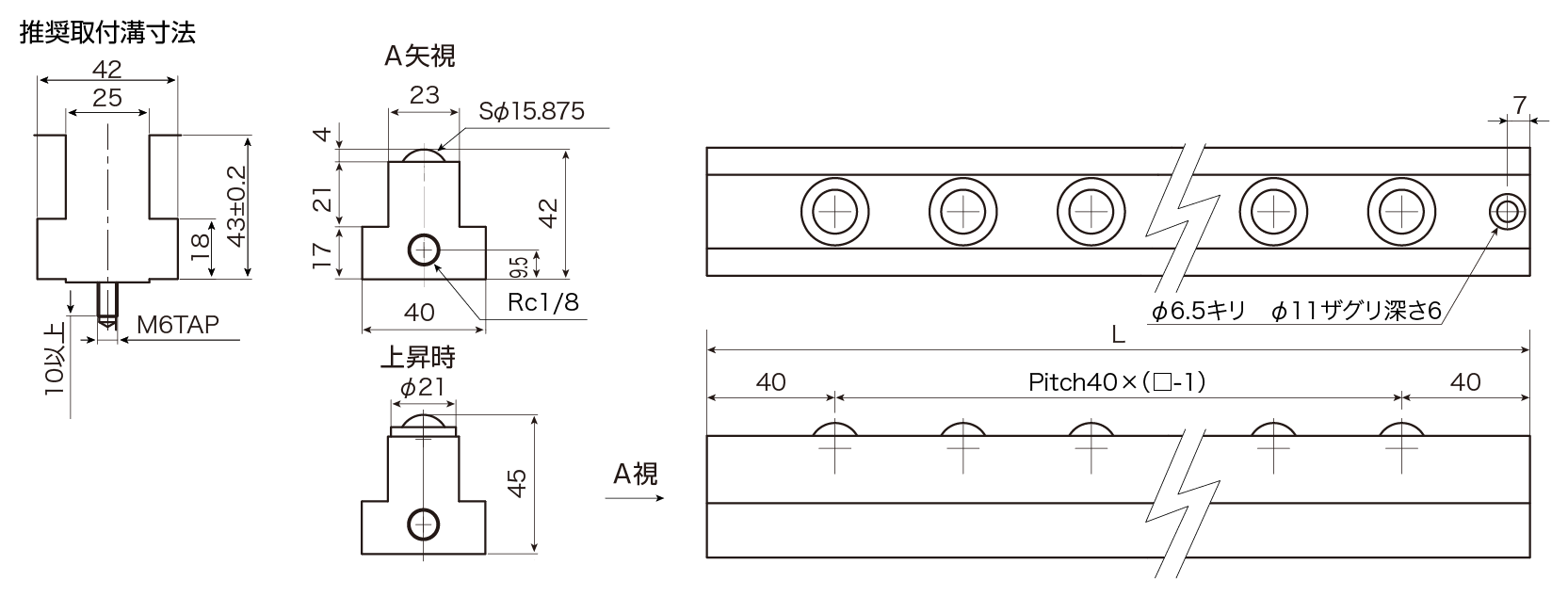

図面:PVL30T-□

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL30T-□ 1ピストン1 Piston 372N(38kgf) 480N(49kgf) 588N(60kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 80 372 38 480 49 588 60
2 120 744 76 960 98 1,176 120
3 160 1,116 114 1,440 147 1,764 180
4 200 1,488 152 1,920 196 2,352 240
5 240 1,860 190 2,400 245 2,940 300
6 280 2,232 228 2,880 294 3,528 360
7 320 2,604 266 3,360 343 4,116 420
8 360 2,976 304 3,840 392 4,704 480
9 400 3,348 342 4,320 441 5,292 540
10 440 3,720 380 4,800 490 5,880 600
11 480 4,092 418 5,280 539 6,468 660
12 520 4,464 456 5,760 588 7,056 720
13 560 4,836 494 6,240 637 7,644 780
14 600 5,208 532 6,720 686 8,232 840
15 640 5,580 570 7,200 735 8,820 900
16 680 5,952 608 7,680 784 9,408 960
17 720 6,324 646 8,160 833 9,996 1,020
18 760 6,696 684 8,640 882 10,584 1,080
19 800 7,068 722 9,120 931 11,172 1,140
20 840 7,440 760 9,600 980 11,760 1,200
21 880 7,812 798 10,080 1,029 12,348 1,260
22 920 8,184 836 10,560 1,078 12,936 1,320
23 960 8,556 874 11,040 1,127 13,524 1,380
24 1,000 8,928 912 11,520 1,176 14,112 1,440
25 1,040 9,300 950 12,000 1,225 14,700 1,500
26 1,080 9,672 988 12,480 1,274 15,288 1,560
27 1,120 10,044 1,026 12,960 1,323 15,876 1,620
28 1,160 10,416 1,064 13,440 1,372 16,464 1,680
29 1,200 10,788 1,102 13,920 1,421 17,052 1,740
30 1,240 11,160 1,140 14,400 1,470 17,640 1,800

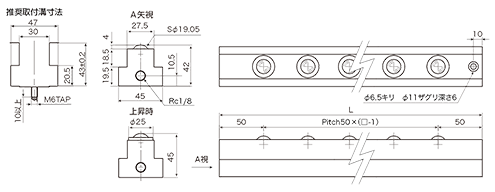

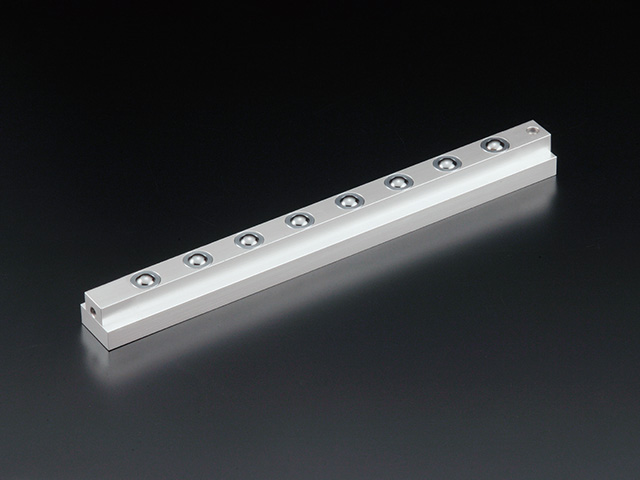

PVL50T-□ PVL50T-□

図面:PVL50T-□

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL50T-□ 1ピストン1 Piston 470N(48kgf) 588N(60kgf) 706N(72kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 100 470 48 588 60 706 72
2 150 940 96 1,176 120 1,412 144
3 200 1,410 144 1,764 180 2,118 216
4 250 1,880 192 2,352 240 2,824 288
5 300 2,350 240 2,940 300 3,530 360
6 350 2,820 288 3,528 360 4,236 432
7 400 3,290 336 4,116 420 4,942 504
8 450 3,760 384 4,704 480 5,648 576
9 500 4,230 432 5,292 540 6,354 648
10 550 4,700 480 5,880 600 7,060 720
11 600 5,170 528 6,468 660 7,766 792
12 650 5,640 576 7,056 720 8,472 864
13 700 6,110 624 7,644 780 9,178 936
14 750 6,580 672 8,232 840 9,884 1,008
15 800 7,050 720 8,820 900 10,590 1,080
16 850 7,520 768 9,408 960 11,296 1,152
17 900 7,990 816 9,996 1,020 12,002 1,224
18 950 8,460 864 10,584 1,080 12,708 1,296
19 1,000 8,930 912 11,172 1,140 13,414 1,368
20 1,050 9,400 960 11,760 1,200 14,120 1,440
21 1,100 9,870 1,008 12,348 1,260 14,826 1,512
22 1,150 10,340 1,056 12,936 1,320 15,532 1,584
23 1,200 10,810 1,104 13,524 1,380 16,238 1,656
24 1,250 11,280 1,152 14,112 1,440 16,944 1,728
25 1,300 11,750 1,200 14,700 1,500 17,650 1,800
26 1,350 12,220 1,248 15,288 1,560 18,356 1,872
27 1,400 12,690 1,296 15,876 1,620 19,062 1,944
28 1,450 13,160 1,344 16,464 1,680 19,768 2,016
29 1,500 13,630 1,392 17,052 1,740 20,474 2,088
30 1,550 14,100 1,440 17,640 1,800 21,180 2,160

PVL-Sseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

エア駆動式プレインベアリフターは、内蔵されたエアシリンダーにより搬送物をテーブル面から持ち上げ、360°自由方向に移動位置決めできる省力化機器です。1tの搬送物であれば、20kgf前後の始動摩擦抵抗で動かすことができます。

※長さはピッチ単位でオーダーメイド可能です。

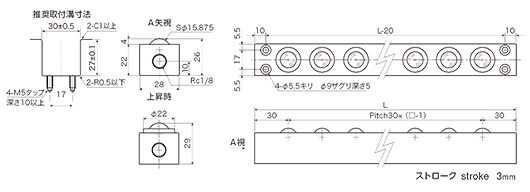

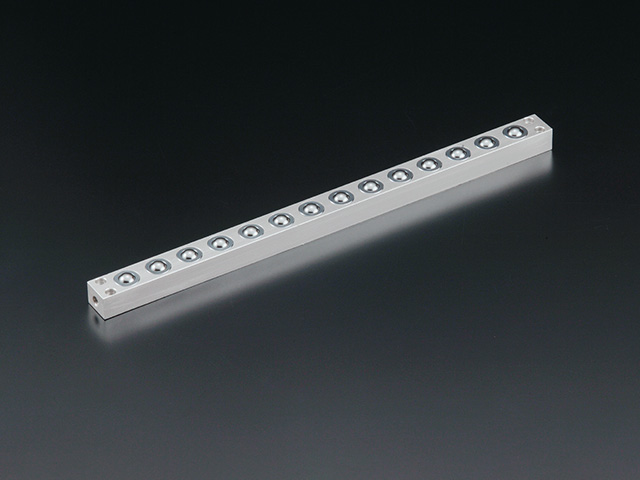

PVL17S-□ PVL17S-□

図面:PVL17S-□

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL17S-□ 1ピストン1 Piston 176N(18kgf) 216N(22kgf) 255N(26kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 60 176 18 216 22 255 26
2 90 352 36 432 44 510 52
3 120 528 54 648 66 765 78
4 150 704 72 864 88 1,020 104
5 180 880 90 1,080 110 1,275 130
6 210 1,056 108 1,296 132 1,530 156
7 240 1,232 126 1,512 154 1,785 182
8 270 1,408 144 1,728 176 2,040 208
9 300 1,584 162 1,944 198 2,295 234
10 330 1,760 180 2,160 220 2,550 260
11 360 1,936 198 2,376 242 2,805 286
12 390 2,112 216 2,592 264 3,060 312
13 420 2,288 234 2,808 286 3,315 338
14 450 2,464 252 3,024 308 3,570 364
15 480 2,640 270 3,240 330 3,825 390
16 510 2,816 288 3,456 352 4,080 416
17 540 2,992 306 3,672 374 4,335 442
18 570 3,168 324 3,888 396 4,590 468
19 600 3,344 342 4,104 418 4,845 494
20 630 3,520 360 4,320 440 5,100 520
21 660 3,696 378 4,536 462 5,355 546
22 690 3,872 396 4,752 484 5,610 572
23 720 4,048 414 4,968 506 5,865 598
24 750 4,224 432 5,184 528 6,120 624
25 780 4,400 450 5,400 550 6,375 650
26 810 4,576 468 5,616 572 6,630 676
27 840 4,752 486 5,832 594 6,885 702
28 870 4,928 504 6,048 616 7,140 728
29 900 5,104 522 6,264 638 7,395 754
30 930 5,280 540 6,480 660 7,650 780

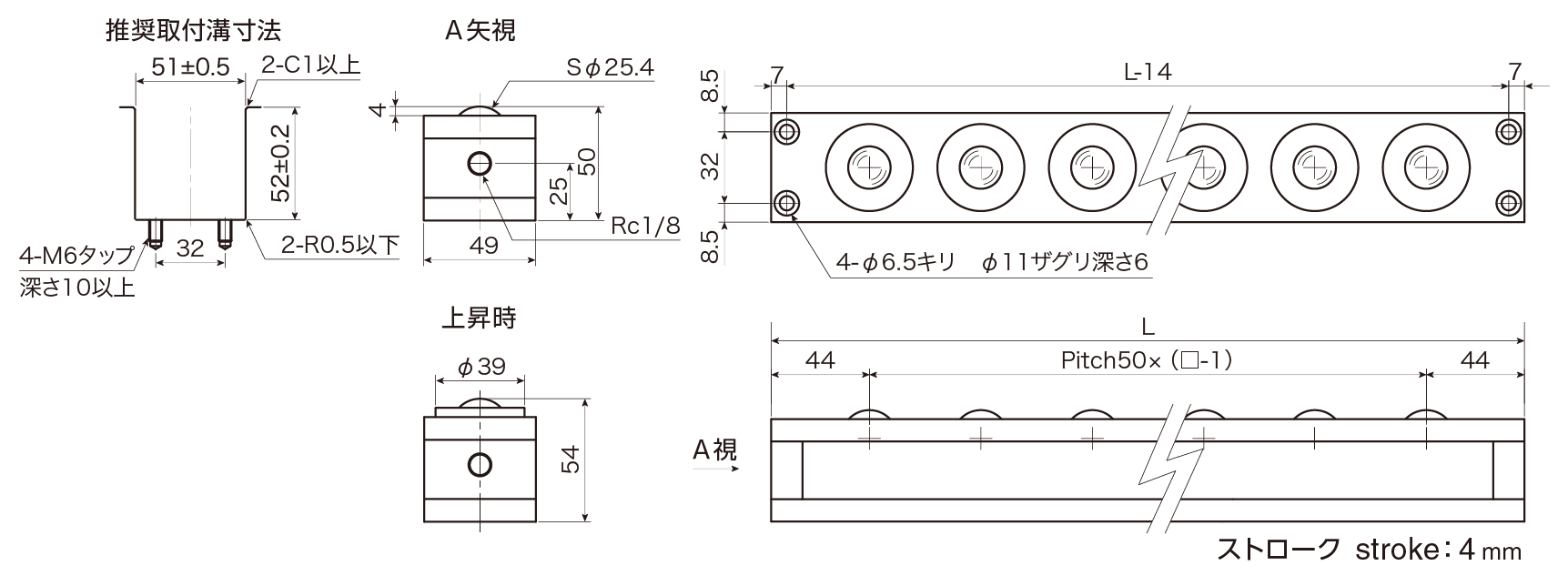

PVL30SL-□-P50 PVL30SL-□-P50

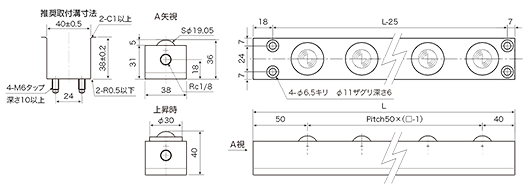

図面:PVL30SL-□-P50

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL30SL-□-P50 1ピストン1 Piston 294N(30kgf) 382N(39kgf) 470N(48kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 90 294 30 382 39 470 48
2 140 588 60 764 78 940 96
3 190 882 90 1,146 117 1,410 144
4 240 1,176 120 1,528 156 1,880 192
5 290 1,470 150 1,910 195 2,350 240
6 340 1,764 180 2,292 234 2,820 288
7 390 2,058 210 2,674 273 3,290 336
8 440 2,352 240 3,056 312 3,760 384
9 490 2,646 270 3,438 351 4,230 432
10 540 2,940 300 3,820 390 4,700 480
11 590 3,234 330 4,202 429 5,170 528
12 640 3,528 360 4,584 468 5,640 576
13 690 3,822 390 4,966 507 6,110 624
14 740 4,116 420 5,348 546 6,580 672
15 790 4,410 450 5,730 585 7,050 720
16 840 4,704 480 6,112 624 7,520 768
17 890 4,998 510 6,494 663 7,990 816
18 940 5,292 540 6,876 702 8,460 864
19 990 5,586 570 7,258 741 8,930 912
20 1,040 5,880 600 7,640 780 9,400 960
21 1,090 6,174 630 8,022 819 9,870 1,008
22 1,140 6,468 660 8,404 858 10,340 1,056
23 1,190 6,762 690 8,786 897 10,810 1,104
24 1,240 7,056 720 9,168 936 11,280 1,152
25 1,290 7,350 750 9,550 975 11,750 1,200
26 1,340 7,644 780 9,932 1,014 12,220 1,248
27 1,390 7,938 810 10,314 1,053 12,690 1,296
28 1,440 8,232 840 10,696 1,092 13,160 1,344
29 1,490 8,526 870 11,078 1,131 13,630 1,392
30 1,540 8,820 900 11,460 1,170 14,100 1,440

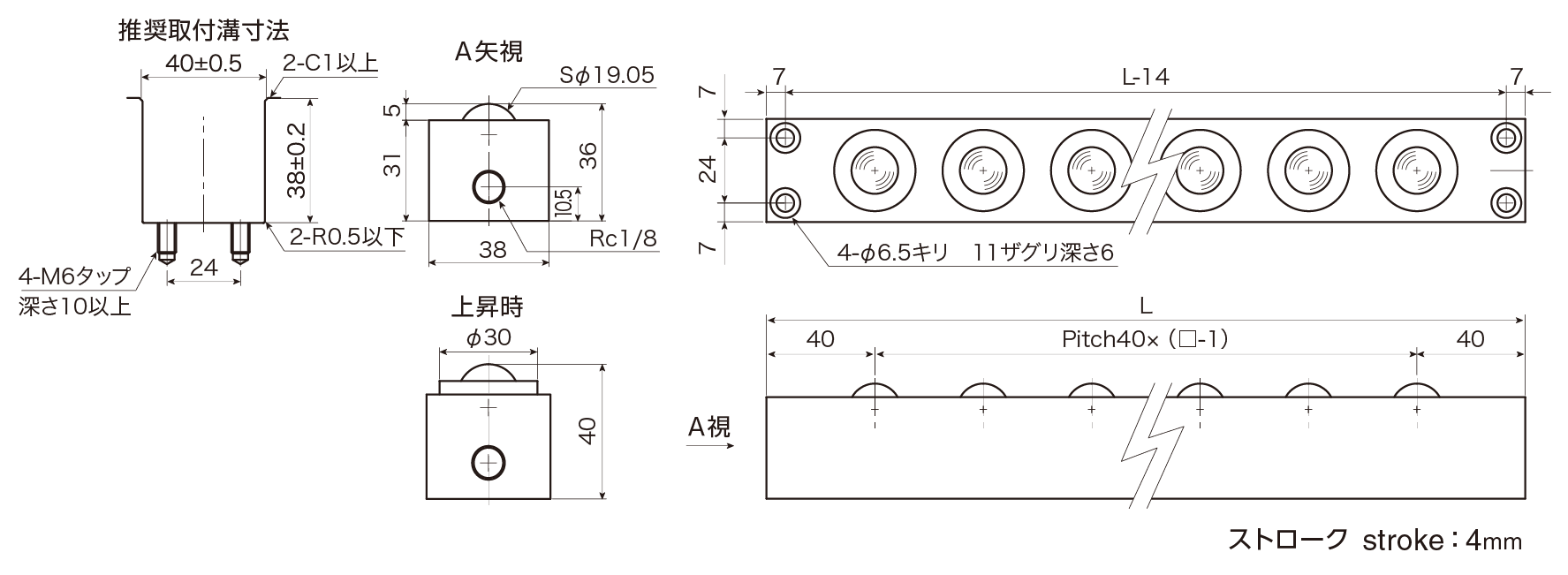

PVL30S-□ PVL30S-□

図面:PVL30S-□

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa

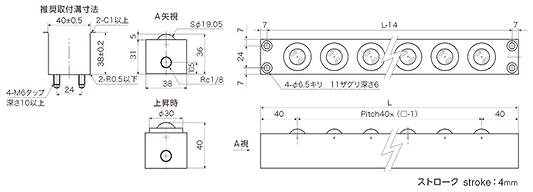

(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL30S-□ 1ピストン1 Piston 294N(30kgf) 382N(39kgf) 470N(48kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 80 294 30 382 39 470 48
2 120 588 60 764 78 940 96
3 160 882 90 1,146 117 1,410 144
4 200 1,176 120 1,528 156 1,880 192
5 240 1,470 150 1,910 195 2,350 240
6 280 1,764 180 2,292 234 2,820 288
7 320 2,058 210 2,674 273 3,290 336
8 360 2,352 240 3,056 312 3,760 384
9 400 2,646 270 3,438 351 4,230 432
10 440 2,940 300 3,820 390 4,700 480
11 480 3,234 330 4,202 429 5,170 528
12 520 3,528 360 4,584 468 5,640 576
13 560 3,822 390 4,966 507 6,110 624
14 600 4,116 420 5,348 546 6,580 672
15 640 4,410 450 5,730 585 7,050 720
16 680 4,704 480 6,112 624 7,520 768
17 720 4,998 510 6,494 663 7,990 816
18 760 5,292 540 6,876 702 8,460 864
19 800 5,586 570 7,258 741 8,930 912
20 840 5,880 600 7,640 780 9,400 960
21 880 6,174 630 8,022 819 9,870 1,008
22 920 6,468 660 8,404 858 10,340 1,056
23 960 6,762 690 8,786 897 10,810 1,104
24 1,000 7,056 720 9,168 936 11,280 1,152
25 1,040 7,350 750 9,550 975 11,750 1,200
26 1,080 7,644 780 9,932 1,014 12,220 1,248
27 1,120 7,938 810 10,314 1,053 12,690 1,296
28 1,160 8,232 840 10,696 1,092 13,160 1,344
29 1,200 8,526 870 11,078 1,131 13,630 1,392
30 1,240 8,820 900 11,460 1,170 14,100 1,440

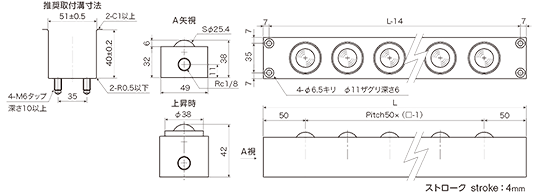

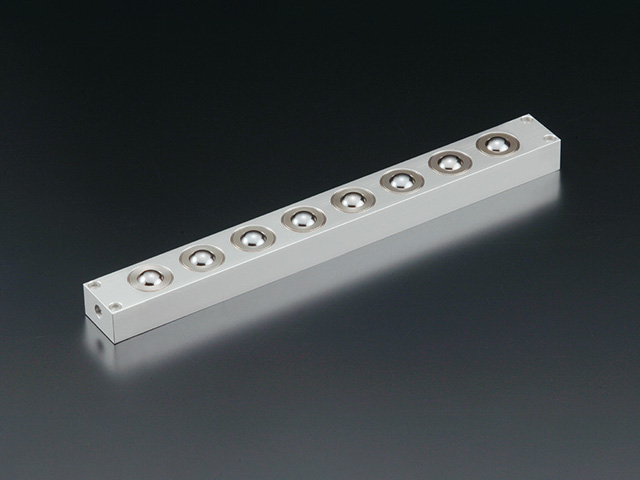

PVL55SL-□ PVL55SL-□

図面:PVL55SL-□

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL55SL-□ 1ピストン1 Piston 549N(56kgf) 676N(69kgf) 804N(82kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 100 549 56 676 69 804 82
2 150 1,098 112 1,352 138 1,608 164
3 200 1,647 168 2,028 207 2,412 246
4 250 2,196 224 2,704 276 3,216 328
5 300 2,745 280 3,380 345 4,020 410
6 350 3,294 336 4,056 414 4,824 492
7 400 3,843 392 4,732 483 5,628 574
8 450 4,392 448 5,408 552 6,432 656
9 500 4,941 504 6,084 621 7,236 738
10 550 5,490 560 6,760 690 8,040 820
11 600 6,039 616 7,436 759 8,844 902
12 650 6,588 672 8,112 828 9,648 984
13 700 7,137 728 8,788 897 10,452 1,066
14 750 7,686 784 9,464 966 11,256 1,148
15 800 8,235 840 10,140 1,035 12,060 1,230
16 850 8,784 896 10,816 1,104 12,864 1,312
17 900 9,333 952 11,492 1,173 13,668 1,394
18 950 9,882 1,008 12,168 1,242 14,472 1,476
19 1,000 10,431 1,064 12,844 1,311 15,276 1,558
20 1,050 10,980 1,120 13,520 1,380 16,080 1,640
21 1,100 11,529 1,176 14,196 1,449 16,884 1,722
22 1,150 12,078 1,232 14,872 1,518 17,688 1,804
23 1,200 12,627 1,288 15,548 1,587 18,492 1,886
24 1,250 13,176 1,344 16,224 1,656 19,296 1,968
25 1,300 13,725 1,400 16,900 1,725 20,100 2,050
26 1,350 14,274 1,456 17,576 1,794 20,904 2,132
27 1,400 14,823 1,512 18,252 1,863 21,708 2,214
28 1,450 15,372 1,568 18,928 1,932 22,512 2,296
29 1,500 15,921 1,624 19,604 2,001 23,316 2,378
30 1,550 16,470 1,680 20,280 2,070 24,120 2,460

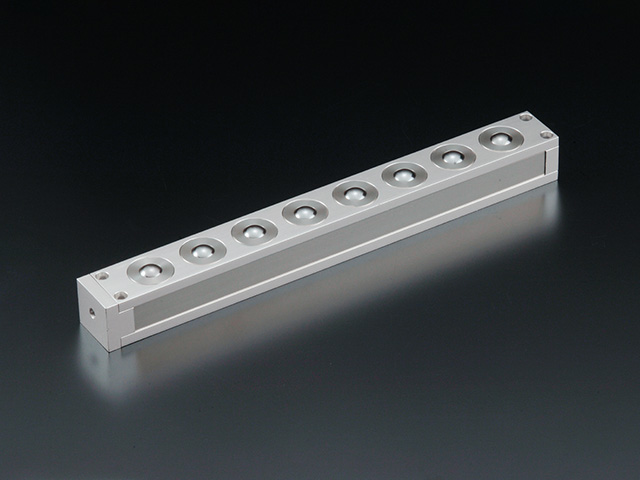

PVL55S-□ PVL55S-□

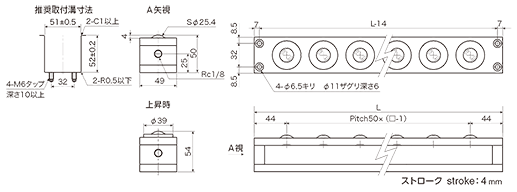

図面:PVL55S-□

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL55S-□ 1ピストン1 Piston 549N(56kgf) 676N(69kgf) 804N(82kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 88 549 56 676 69 804 82
2 138 1,098 112 1,352 138 1,608 164
3 188 1,647 168 2,028 207 2,412 246
4 238 2,196 224 2,704 276 3,216 328
5 288 2,745 280 3,380 345 4,020 410
6 338 3,294 336 4,056 414 4,824 492
7 388 3,843 392 4,732 483 5,628 574
8 438 4,392 448 5,408 552 6,432 656
9 488 4,941 504 6,084 621 7,236 738
10 538 5,490 560 6,760 690 8,040 820
11 588 6,039 616 7,436 759 8,844 902
12 638 6,588 672 8,112 828 9,648 984
13 688 7,137 728 8,788 897 10,452 1,066
14 738 7,686 784 9,464 966 11,256 1,148
15 788 8,235 840 10,140 1,035 12,060 1,230
16 838 8,784 896 10,816 1,104 12,864 1,312
17 888 9,333 952 11,492 1,173 13,668 1,394
18 938 9,882 1,008 12,168 1,242 14,472 1,476
19 988 10,431 1,064 12,844 1,311 15,276 1,558
20 1,038 10,980 1,120 13,520 1,380 16,080 1,640
21 1,088 11,529 1,176 14,196 1,449 16,884 1,722
22 1,138 12,078 1,232 14,872 1,518 17,688 1,804
23 1,188 12,627 1,288 15,548 1,587 18,492 1,886
24 1,238 13,176 1,344 16,224 1,656 19,296 1,968
25 1,288 13,725 1,400 16,900 1,725 20,100 2,050
26 1,338 14,274 1,456 17,576 1,794 20,904 2,132
27 1,388 14,823 1,512 18,252 1,863 21,708 2,214
28 1,438 15,372 1,568 18,928 1,932 22,512 2,296
29 1,488 15,921 1,624 19,604 2,001 23,316 2,378
30 1,538 16,470 1,680 20,280 2,070 24,120 2,460

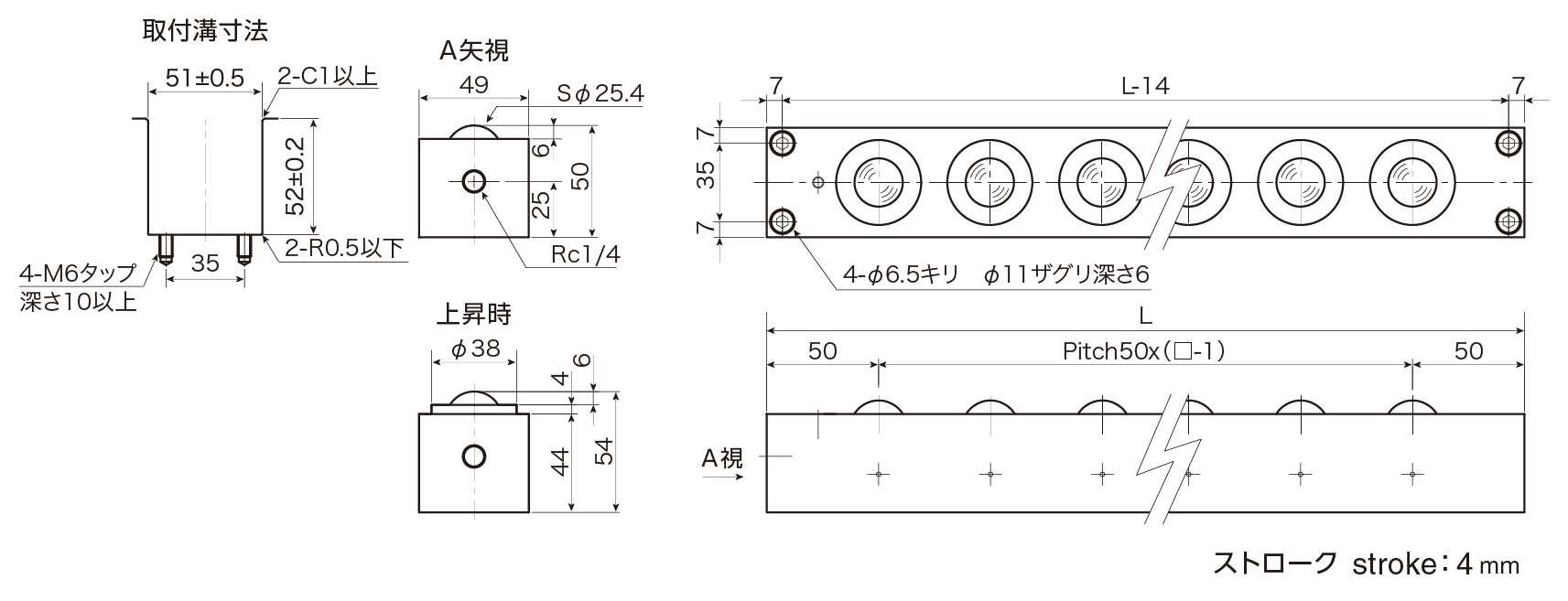

PVL55SW-□ PVL55SW-□

図面:PVL55SW-□

[ダブルピストン]

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL55SW-□ 1ピストン1 Piston 1,098N(112kgf) 1,352N(138kgf) 1,608N(164kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 100 1,098 112 1,352 138 1,608 164
2 150 2,196 224 2,704 276 3,216 328
3 200 3,294 336 4,056 414 4,824 492
4 250 4,392 448 5,408 552 6,432 656
5 300 5,490 560 6,760 690 8,040 820
6 350 6,588 672 8,112 828 9,648 984
7 400 7,686 784 9,464 966 11,256 1,148
8 450 8,784 896 10,816 1,104 12,864 1,312
9 500 9,882 1,008 12,168 1,242 14,472 1,476
10 550 10,980 1,120 13,520 1,380 16,080 1,640
11 600 12,078 1,232 14,872 1,518 17,688 1,804
12 650 13,176 1,344 16,224 1,656 19,296 1,968
13 700 14,274 1,456 17,576 1,794 20,904 2,132
14 750 15,372 1,568 18,928 1,932 22,512 2,296
15 800 16,470 1,680 20,280 2,070 24,120 2,460
16 850 17,568 1,792 21,632 2,208 25,728 2,624
17 900 18,666 1,904 22,984 2,346 27,336 2,788
18 950 19,764 2,016 24,336 2,484 28,944 2,952
19 1,000 20,862 2,128 25,688 2,622 30,552 3,116
20 1,050 21,960 2,240 27,040 2,760 32,160 3,280
21 1,100 23,058 2,352 28,392 2,898 33,768 3,444
22 1,150 24,156 2,464 29,744 3,036 35,376 3,608
23 1,200 25,254 2,576 31,096 3,174 36,984 3,772
24 1,250 26,352 2,688 32,448 3,312 38,592 3,936
25 1,300 27,450 2,800 33,800 3,450 40,200 4,100
26 1,350 28,548 2,912 35,152 3,588 41,808 4,264
27 1,400 29,646 3,024 36,504 3,726 43,416 4,428
28 1,450 30,744 3,136 37,856 3,864 45,024 4,592
29 1,500 31,842 3,248 39,208 4,002 46,632 4,756
30 1,550 32,940 3,360 40,560 4,140 48,240 4,920

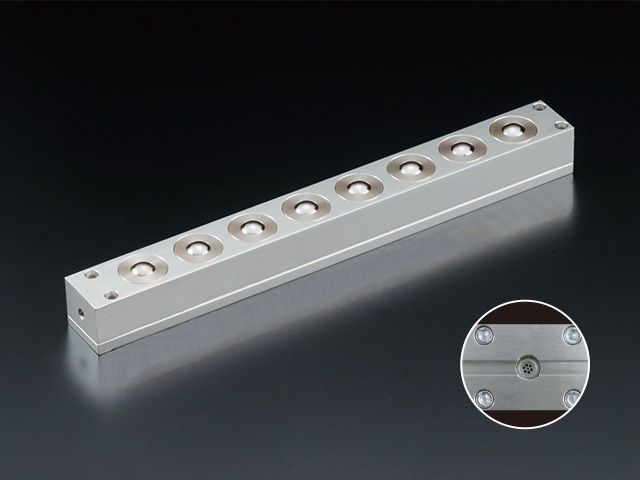

PVL55SH-□ PVL55SH-□

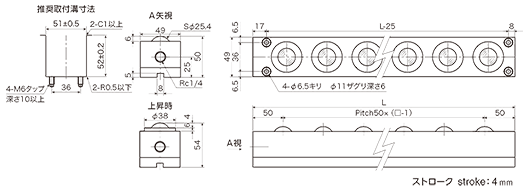

図面:PVL55SH-□

[ゴミ排出穴付]

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVL55SH-□ 1ピストン1 Piston 549N(56kgf) 676N(69kgf) 804N(82kgf) SUJ2 SCM415 Al 上向きUpward
玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
1 100 549 56 676 69 804 82
2 150 1,098 112 1,352 138 1,608 164
3 200 1,647 168 2,028 207 2,412 246
4 250 2,196 224 2,704 276 3,216 328
5 300 2,745 280 3,380 345 4,020 410
6 350 3,294 336 4,056 414 4,824 492
7 400 3,843 392 4,732 483 5,628 574
8 450 4,392 448 5,408 552 6,432 656
9 500 4,941 504 6,084 621 7,236 738
10 550 5,490 560 6,760 690 8,040 820
11 600 6,039 616 7,436 759 8,844 902
12 650 6,588 672 8,112 828 9,648 984
13 700 7,137 728 8,788 897 10,452 1,066
14 750 7,686 784 9,464 966 11,256 1,148
15 800 8,235 840 10,140 1,035 12,060 1,230
16 850 8,784 896 10,816 1,104 12,864 1,312
17 900 9,333 952 11,492 1,173 13,668 1,394
18 950 9,882 1,008 12,168 1,242 14,472 1,476
19 1,000 10,431 1,064 12,844 1,311 15,276 1,558
20 1,050 10,980 1,120 13,520 1,380 16,080 1,640
21 650 11,529 1,176 14,196 1,449 16,884 1,722
22 700 12,078 1,232 14,872 1,518 17,688 1,804
23 750 12,627 1,288 15,548 1,587 18,492 1,886
24 800 13,176 1,344 16,224 1,656 19,296 1,968
25 850 13,725 1,400 16,900 1,725 20,100 2,050
26 900 14,274 1,456 17,576 1,794 20,904 2,132
27 950 14,823 1,512 18,252 1,863 21,708 2,214
28 1,000 15,372 1,568 18,928 1,932 22,512 2,296
29 1,050 15,921 1,624 19,604 2,001 23,316 2,378
30 1,050 16,470 1,680 20,280 2,070 24,120 2,460

PVLR30S-□ PVLR30S-□

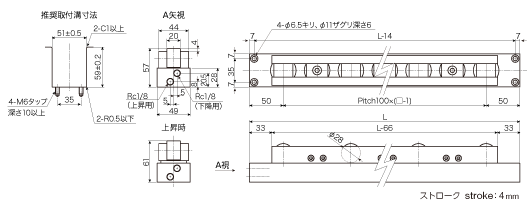

図面:PVLR30S-□

[ローラーリフター]

型式Model 押し上げ能力Upward Force
*推奨使用圧力範囲Recommended Pressure Range 0.4MPa~0.6MPa
(耐圧Withstand Pressure 0.9MPa)
ボールMain Ball ボール受けSupport Cup 本体Body 使用方向Use Direction
使用圧力Supplied
Air Pressure
0.4MPa 0.5MPa 0.6MPa
PVLR30S-□ 1ピストン1 Piston 284N(29kgf) 363N(37kgf) 441N(45kgf) SUJ2 SCM415 Al 上下兼用Upward·Downward

*ピストン数=(ローラー個数×2)-1

玉 数 L(mm) 1玉あたりの負荷(押上)能力 (実測値)N(kgf) CADデータダウンロ-ド
使用空気圧 MPa(kgf/cm2
0.4 (4) 0.5 (5) 0.6 (6)
2 160 568 58 726 74 882 90
3 240 852 87 1,089 111 1,323 135
4 320 1,136 116 1,452 148 1,764 180
5 400 1,420 145 1,815 185 2,205 225
6 480 1,704 174 2,178 222 2,646 270
7 560 1,988 203 2,541 259 3,087 315
8 640 2,272 232 2,904 296 3,528 360
9 720 2,556 261 3,267 333 3,969 405
10 800 2,840 290 3,630 370 4,410 450
11 880 3,124 319 3,993 407 4,851 495
12 960 3,408 348 4,356 444 5,292 540
13 1,040 3,692 377 4,719 481 5,733 585
14 1,120 3,976 406 5,082 518 6,174 630
15 1,200 4,260 435 5,445 555 6,615 675

PVDLseries

  • スチール製/STEEL
  • ステンレス製/STAINLESS
  • 樹脂製/RESIN
  • RoHS
  • PAT
  • PAT.P

油圧駆動の長所である強力な押し上げ能力と、プレインベアの自由自在な位置決め性能を兼ね備えた、油圧駆動式プレインベアリフターです。

(株)エイテックと昭和精機(株)との共同開発により、オリジナル球面を使用したボールユニットと卓越した油圧技術に基づいた昇降ユニットを組み合わせ、これまで油圧ローラーユニットでは不可能であった自由方向の位置決めに効果を発揮致します。

▶エア駆動式リフターでは押し上げ能力が足りない ▶油圧ローラーでは左右方向へワークを移動できない

上記のような問題でお困りの場合は是非ご検討、ご相談下さい。

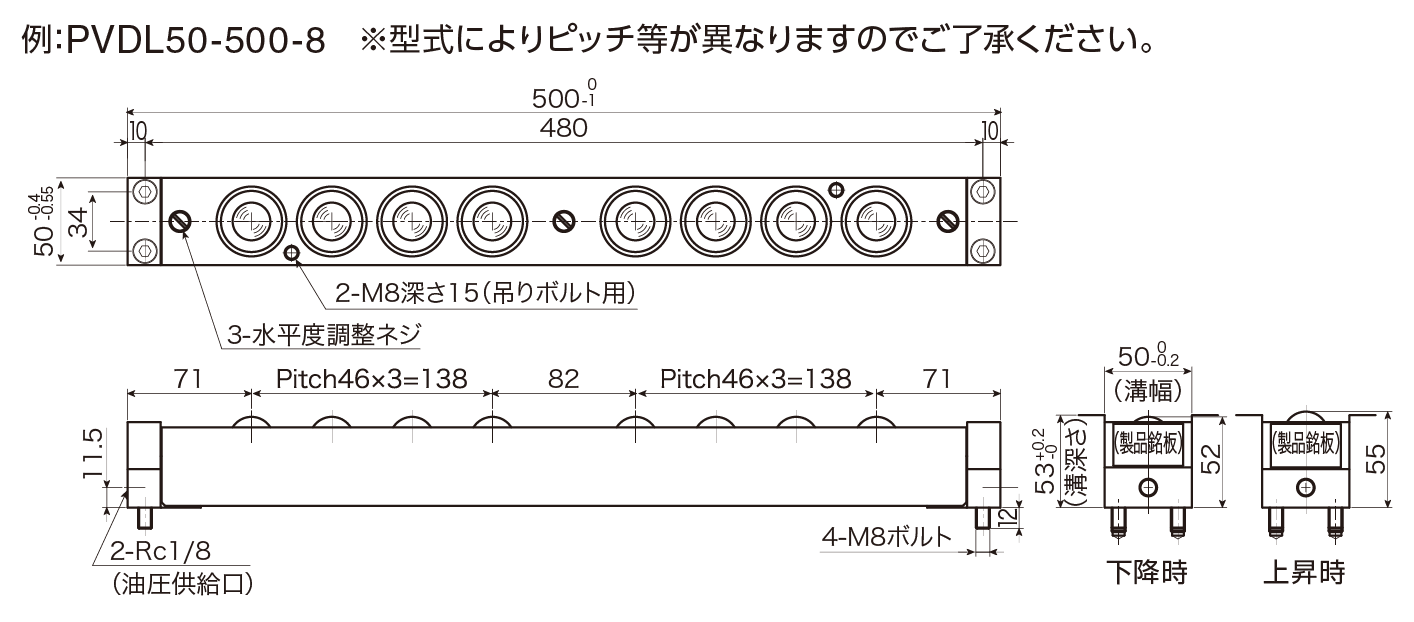

PVDL50-□ PVDL50-□

イメージ写真

型式表示

耐圧Withstand
Pressure
押し上げ能力Upward Force
*最高使用圧力Maximum Pressure 24.5MPa
リフトストロークLift Stroke 必要油量Oil
Quantity
使用温度範囲Temperature
Range
使用油Working Oil
使用油圧力Supplied
Oil Pressure
18.1MPa 24.5MPa
36.8MPa 1シリンダ 3,800N(390kgf) 5,100N(520kgf) 3mm 0.7ml 0~60°C 一般油圧作動油(ISO VG32)
型式 全長L ボール数 シリンダ数 水平度調整
ネジ数
ボールピッチ

PB
ボールピッチ

CB
FB PC CADデータダウンロ-ド
PVDL50-300-4 300 4 2 2 52 - 72 -
PVDL50-400-6 400 6 2 2 51 - 72.5 -
PVDL50-500-8 500 8 3 3 46 82 71 220
PVDL50-600-10 600 10 3 3 47 82 71 270
PVDL50-700-12 700 12 3 3 47.6 82 71 320
PVDL50-800-12 800 12 4 4 54 84 73 246.6
PVDL50-900-15 900 15 4 4 49.5 82 71 280
PVDL50-1000-18 1000 18 4 4 46 83 72 313.3
2PVDL50-1100-16 1100 16 6 6 54 83 71.5 245
2PVDL50-1200-20 1200 20 6 6 47 82 71 270
2PVDL50-1300-20 1300 20 6 6 53 83 71.5 295
2PVDL50-1400-24 1400 24 6 6 47.6 82 71 320
2PVDL50-1500-24 1500 24 8 8 49 83 71.5 230
