プレインベア ユニット
PVU / PVUH /
PVUFHseries
- スチール製／STEEL
- ステンレス製／STAINLESS
- 樹脂製／RESIN
- RoHS
- PAT
- PAT.P
アイコンの説明
-
上向き用
-
下向き用
-
上下兼用
プレス成型品プレインベアをユニット化した製品です。自由な組み合わせにより、重量物の搬送、収納の省力化に役立ちます。PV50UHを使用したゴミ排出ユニットを基本ラインナップとして、軽量用ユニットに補強パーツを取付けて耐荷重性を向上させた中量用ユニットや、PV120UFHを使用した重荷重用ゴミ排出ワンタッチユニットも標準化しました。

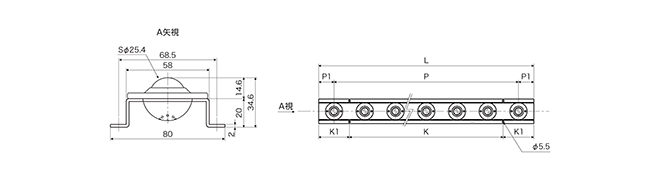

PVU series ［ゴミ排出穴付プレインベア使用］
|
|
|
| 型 式 model |
使用方向 use direction |
本体寸法length | 取付穴mounting hole | 質 量 weight |
使用プレインベア | CAD | |||
|---|---|---|---|---|---|---|---|---|---|
| L | P | P1 | K | K1 | |||||
| PVU-6 | 上向きupward | 600mm | P100×5 = 500mm | 50mm | P200×2 = 400mm | 100mm | 1.8kg | PV50UH（6個） |  |
| PVU-9 | 上向きupward | 900mm | P100×8 = 800mm | 50mm | P200×4 = 800mm | 50mm | 2.6kg | PV50UH（9個） | |
| PVU-12 | 上向きupward | 1,200mm | P100×11 = 1,100mm | 50mm | P200×5 = 1,000mm | 100mm | 3.5kg | PV50UH（12個） | |
| PVU-18 | 上向きupward | 1,800mm | P100×17 = 1,700mm | 50mm | P200×8 = 1,600mm | 100mm | 5.2kg | PV50UH（18個） | |
- ●PV50UH…推奨使用荷重／490N（50kgf） ※使用本数に関わらず搬送物最大積載重量 600kg

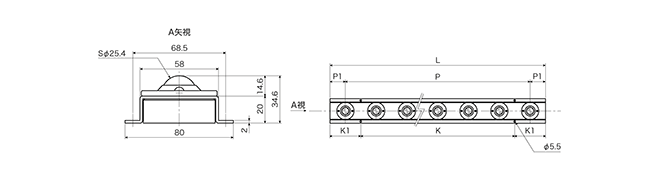

PVUH series
|
|
| 型 式 model |
使用方向 use direction |
本体寸法length | 取付穴mounting hole | 質 量 weight |
使用プレインベア | CAD | |||
|---|---|---|---|---|---|---|---|---|---|
| L | P | P1 | K | K1 | |||||
| PVUH-6 | 上向きupward | 600mm | P100×5 = 500mm | 50mm | P200×2 = 400mm | 100mm | 3.3kg | PV30U＋補強パーツ（6個） | |
| PVUH-9 | 上向きupward | 900mm | P100×8 = 800mm | 50mm | P200×4 = 800mm | 50mm | 4.9kg | PV30U＋補強パーツ（9個） | |
| PVUH-12 | 上向きupward | 1,200mm | P100×11 = 1,100mm | 50mm | P200×5 = 1,000mm | 100mm | 6.5kg | PV30U＋補強パーツ（12個） | |
| PVUH-18 | 上向きupward | 1,800mm | P100×17 = 1,700mm | 50mm | P200×8 = 1,600mm | 100mm | 9.7kg | PV30U＋補強パーツ（18個） | |
- ●PV30U＋補強パーツ…推奨使用荷重／490N（50kgf） ※使用本数に関わらず搬送物最大積載重量 700kg

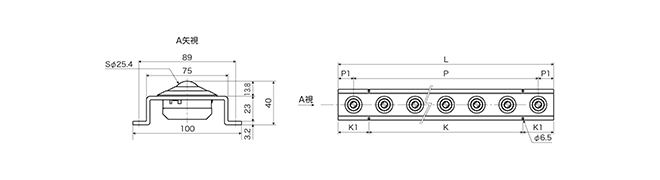

PVUFH series ［ゴミ排出穴付プレインベア使用］
|
|
|
| 型 式 model |
使用方向 use direction |
本体寸法length | 取付穴mounting hole | 質 量 weight |
使用プレインベア | CAD | |||
|---|---|---|---|---|---|---|---|---|---|
| L | P | P1 | K | K1 | |||||
| PVUFH-6 | 上向きupward | 600mm | P100×5 = 500mm | 50mm | P200×2 = 400mm | 100mm | 3.7kg | PV120UFH（6個） | |
| PVUFH-9 | 上向きupward | 900mm | P100×8 = 800mm | 50mm | P200×4 = 800mm | 50mm | 5.6kg | PV120UFH（9個） | |
| PVUFH-12 | 上向きupward | 1,200mm | P100×11 = 1,100mm | 50mm | P200×5 = 1,000mm | 100mm | 7.4kg | PV120UFH（12個） | |
| PVUFH-18 | 上向きupward | 1,800mm | P100×17 = 1,700mm | 50mm | P200×8 = 1,600mm | 100mm | 11.1kkg | PV120UFH（18個） | |
- ●PV120UFH…動定格荷重1,176N（120kgf）／静定格荷重1,960N（200kgf） ※使用本数に関わらず搬送物最大積載重量 1,000kg
プレインベア テーブル
PVT / PVT-50H /
PVLTseries
- スチール製／STEEL
- ステンレス製／STAINLESS
- 樹脂製／RESIN
- RoHS
- PAT
- PAT.P
アイコンの説明
-
上向き用
-
下向き用
-
上下兼用
重量物の方向転換や金型ラック等に使用されるプレインベアテーブルです。
テーブル寸法、ボールピッチ・材質等は変更可能です。

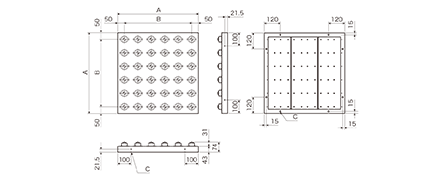

PVT series
|
|
プレインベアテーブルのスタンダードモデルです。
| 使用方向use direction |
|---|
| 上向きupward |
| 型 式model | A | B | C | 質 量weight | 使用プレインベア | CAD |
|---|---|---|---|---|---|---|
| PVT-6 | 600mm | P100×5 = 500mm | 16-Ø9 | 19.8kg | PV30（36個） | |
| PVT-9 | 900mm | P100×8 = 800mm | 20-Ø9 | 43.0kg | PV30（81個） | |
- ●PV30…推奨使用荷重／294N（30kgf） ※使用台数に関わらず搬送物最大積載重量 500kg

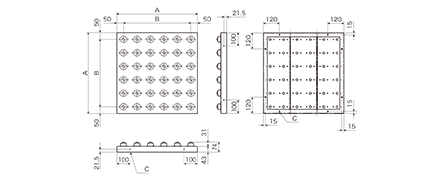

PVT-50H series ［ゴミ排出穴付プレインベア使用］
|
|
|
ゴミ排出タイププレインベアを搭載したPVTの上位モデルです。
| 使用方向use direction |
|---|
| 上向きupward |
| 型 式model | A | B | C | 質 量weight | 使用プレインベア | CAD |
|---|---|---|---|---|---|---|
| PVT-6-50H | 600mm | P100×5 = 500mm | 16-Ø9 | 19.8kg | PV50H（36個） | |
| PVT-9-50H | 900mm | P100×8 = 800mm | 20-Ø9 | 43.0kg | PV50H（81個） | |
- ●PV50H…推奨使用荷重／490N（50kgf） ※使用台数に関わらず搬送物最大積載重量 600kg

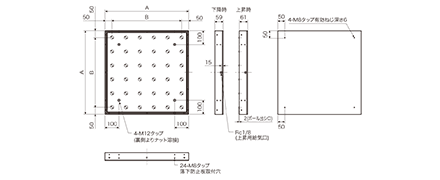

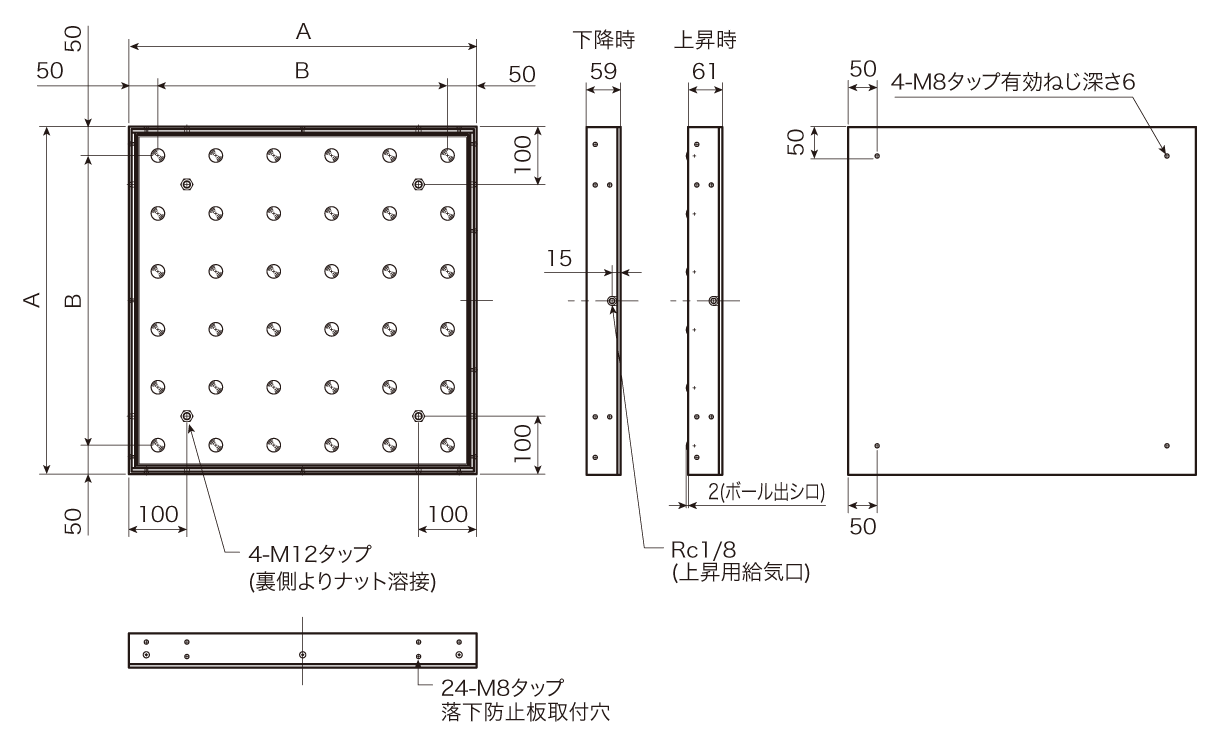

PVLT series ［エアー駆動式テーブルリフター］
|
|
エアー切り替えスイッチの操作により内部に格納されたプレインベアが、テーブル面より上下致します。
- ※使用エア圧／0.5～0.6MPa
| 使用方向use direction |
|---|
| 上向きupward |
| 型 式model | A | B | 質 量weight | 使用プレインベア | CAD |
|---|---|---|---|---|---|
| PVLT-6 | 600mm | P100×5 = 500mm | 54.1kg | PV30（36個） | |
| PVLT-9 | 900mm | P100×8 = 800mm | 81.2kg | PV30（81個） | |
- ●PV30…推奨使用荷重／294N（30kgf） ※使用台数に関わらず搬送物最大積載重量 500kg
