プレインベア プレス成形品
PVseries
- スチール製／STEEL
- ステンレス製／STAINLESS
- 樹脂製／RESIN
- RoHS
- PAT
- PAT.P
アイコンの説明
-
上向き用
-
下向き用
-
上下兼用
プレインベア全ラインナップの中でも最も低価格で汎用性が高いプレス成型品シリーズとなります。
軽荷重～重荷重まで幅広いスペック対応で、一般製品でオリジナル球面を採用したゴミ排出タイプ（PAT.）もご用意致しております。

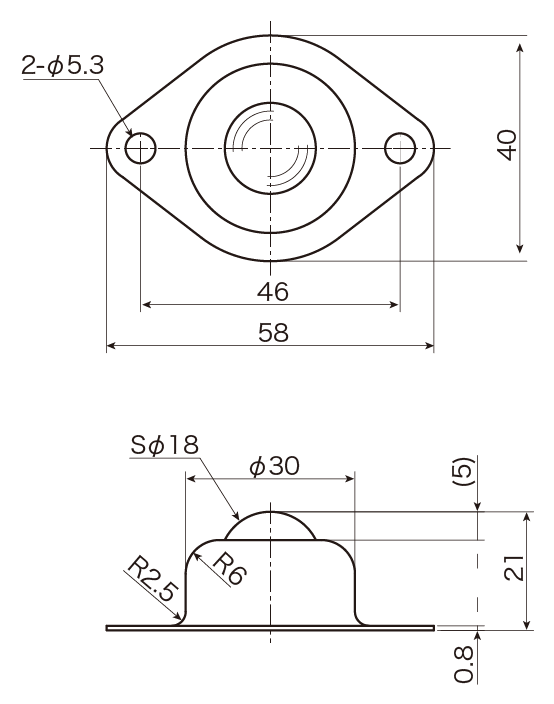

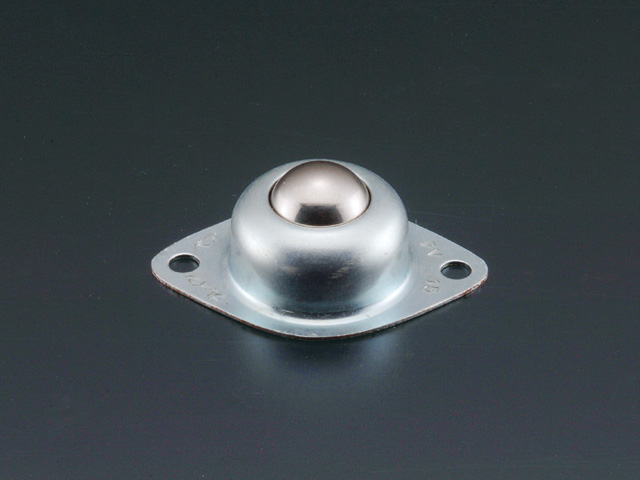

| PV15 | PV15S | ||
|---|---|---|---|
|
|
||
| 使用方向use direction | 上向きupward | 上向きupward | |
| 推奨使用荷重recommended load capacity | 147N（15kgf） | 147N（15kgf） | |
| 質 量weight | 52g | 51g | |
| 材 質 material |
メインボールmain ball | SWCH10R | SUS440C |
| サポートボールsupport balls | SWCH10R | SUS440C | |
| ボール受けbody | SUS304 | SUS304 | |
| カバーcover | SPCC | SUS304 | |
- ※使用数量に関わらず搬送物最大積載重量 500kg

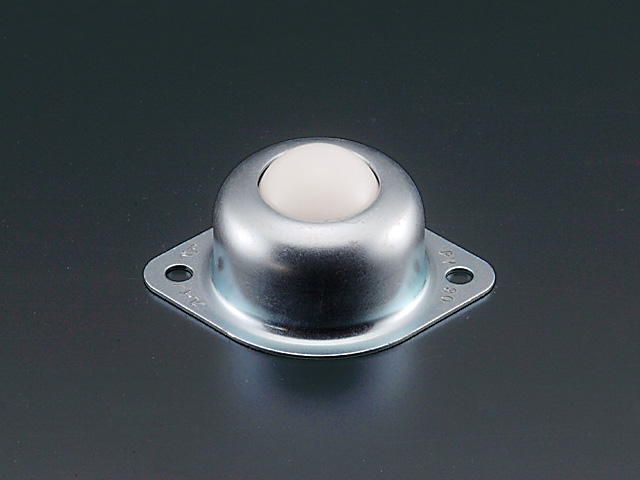

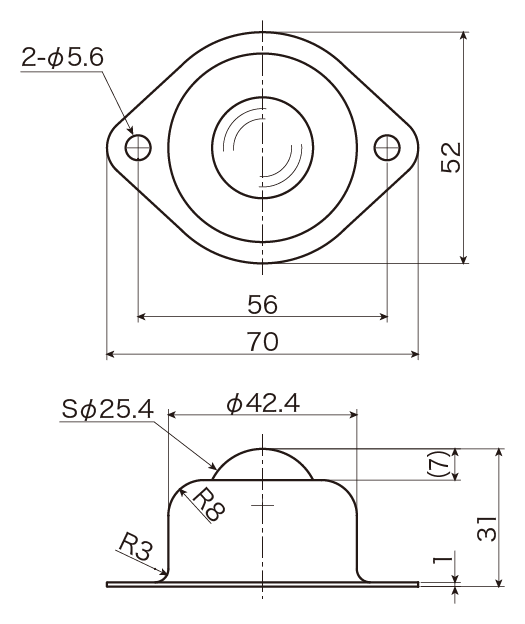

| PV30 | PV30S | PV30J | ||
|---|---|---|---|---|
|
|
|
||
| 使用方向use direction | 上向きupward | 上向きupward | 上向きupward | |
| 推奨使用荷重recommended load capacity | 294N（30kgf） | 294N（30kgf） | 78.4N（8kgf） | |
| 質 量weight | 159g | 157g | 95g | |
| 材 質 material |
メインボールmain ball | SWCH10R | SUS440C | POM |
| サポートボールsupport balls | SWCH10R | SUS440C | SUS440C | |
| ボール受けbody | SUS304 | SUS304 | SUS304 | |
| カバーcover | SPCC | SUS304 | SPCC | |
- ※使用数量に関わらず搬送物最大積載重量 500kg（PV30Jを除く）

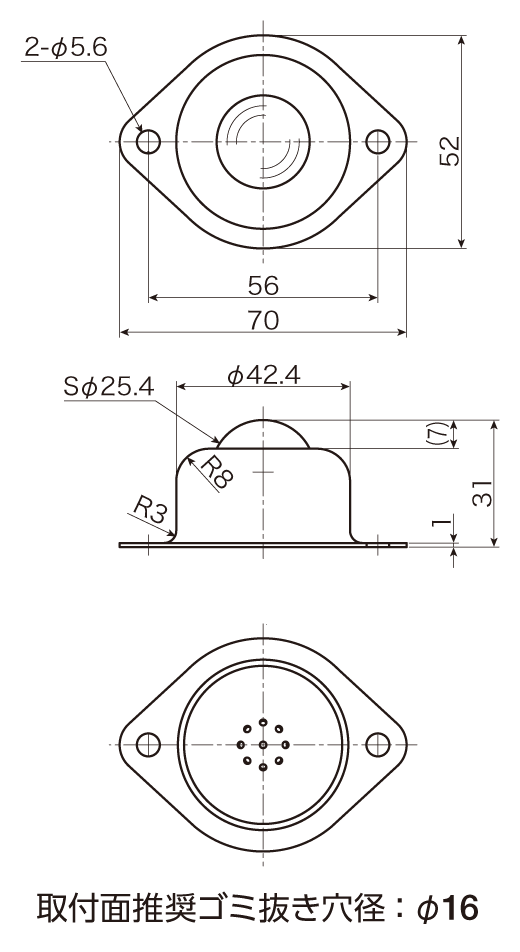

| PAT | PV50H | PV50HS | |
|---|---|---|---|
|
|
|
||
| 使用方向use direction | 上向きupward | 上向きupward | |
| 推奨使用荷重recommended load capacity | 490N（50kgf） | 490N（50kgf） | |
| 質 量weight | 153g | 151g | |
| 材 質 material |
メインボールmain ball | SWCH10R | SUS440C |
| サポートボールsupport balls | SWCH10R | SUS440C | |
| ボール受けbody | SUS304 | SUS304 | |
| カバーcover | SPCC | SUS304 | |
- ※使用数量に関わらず搬送物最大積載重量 600kg
- ボール受けにオリジナル球面を採用
- PV30、30Sと同サイズながら、推奨使用荷重は約1.6倍
- ゴミ排出穴付で、ゴミ詰りによる動作不良を大幅に軽減
| PV80 | PV80S | ||
|---|---|---|---|
|
|
|
||
| 使用方向use direction | 上向きupward | 上向きupward | |
| 動定格荷重load rating | 784N（80kgf） | 784N（80kgf） | |
| 静定格荷重static rated load | 1,960N（200kgf） | 1,960N（200kgf） | |
| 質 量weight | 218g | 207g | |
| 材 質 material |
メインボールmain ball | SUJ2 | SUS440C |
| サポートボールsupport balls | SUJ2 | SUS440C | |
| ボール受けbody | SCM415 | SUS440C | |
| カバーcover | SPCC | SUS304 | |
- ボール受けに切削部品を使用
- PV30、30Sと同サイズながら、荷重は約2.6倍
- 衝撃など万一の荷重超過時においても軽荷重用のプレス成型品に比べ、ボール受けの破損を軽減

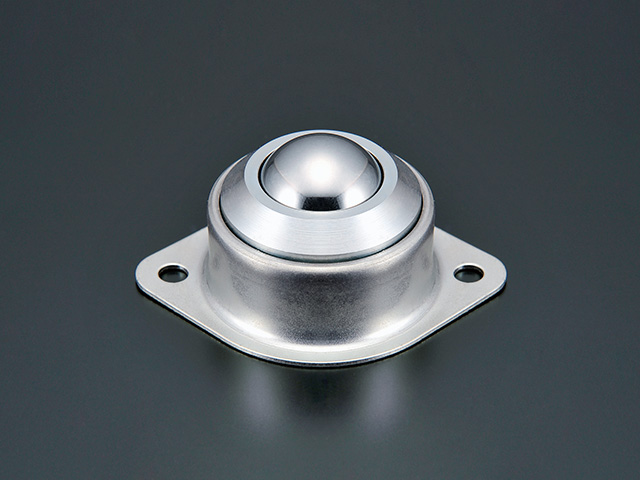

| PAT | PV120H | PV120HS | |
|---|---|---|---|
|
|
|
||
| 使用方向use direction | 上向きupward | 上向きupward | |
| 動定格荷重load rating | 1,176N（120kgf） | 1,176N（120kgf） | |
| 静定格荷重static rated load | 1,960N（200kgf） | 1,960N（200kgf） | |
| 質 量weight | 215g | 210g | |
| 材 質 material |
メインボールmain ball | SUJ2 | SUS440C |
| サポートボールsupport balls | SUJ2 | SUS440C | |
| ボール受けbody | SCM415 | SUS440C | |
| メインカバーmain cover | SPCC | SUS304 | |
| ボールカバーball cover | SUM | SUS304 | |
- ボール受けに切削部品を使用することにより、衝撃など万一の荷重超過時においても軽荷重用のプレス成型品に比べ、ボール受けの破損を軽減
- PV30、30Sと同サイズながら、荷重は約4倍
- ゴミ排出穴付で、ゴミ詰りによる動作不良を大幅に軽減
- 切削ボールカバーの採用により、ワーク搬送時、万一横方向からの衝突があった場合に破損を軽減
| PVP30J | ||
|---|---|---|
|
|
||
| 使用方向use direction | 上下兼用upward-downward | |
| 推奨使用荷重recommended load capacity | 78.4N（8kgf） | |
| 質 量weight | 38g | |
| 材 質 material |
メインボールmain ball | POM |
| サポートボールsupport balls | SUS304 | |
| ボール受けbody | POM | |
| カバーcover | POM | |
- 樹脂成形タイプ
- 樹脂成形タイプにオリジナル球面を採用しました。
従来品の樹脂成形タイプに比べ、弱い本体にかかる荷重の負担を分散させます。

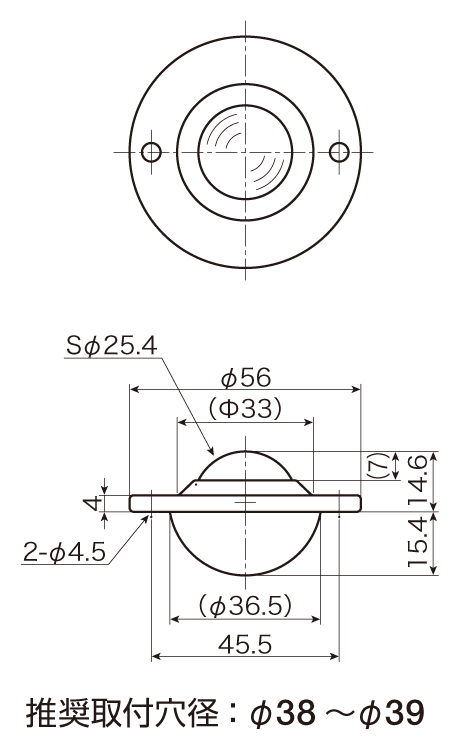

| PV30U | PV30US | PV30UJ | ||
|---|---|---|---|---|
|
|
|
||
| 使用方向use direction | 上向きupward | 上向きupward | 上向きupward | |
| 推奨使用荷重recommended load capacity | 294N（30kgf） | 294N（30kgf） | 78.4N（8kgf） | |
| 質 量weight | 137g | 132g | 78g | |
| 材 質 material |
メインボールmain ball | SWCH10R | SUS440C | POM |
| サポートボールsupport balls | SWCH10R | SUS440C | SUS440C | |
| ボール受けbody | SUS304 | SUS304 | SUS304 | |
| カバーcover | SPCC | SUS304 | SPCC | |
- ※使用数量に関わらず搬送物最大積載重量 500kg（PV30UJを除く）

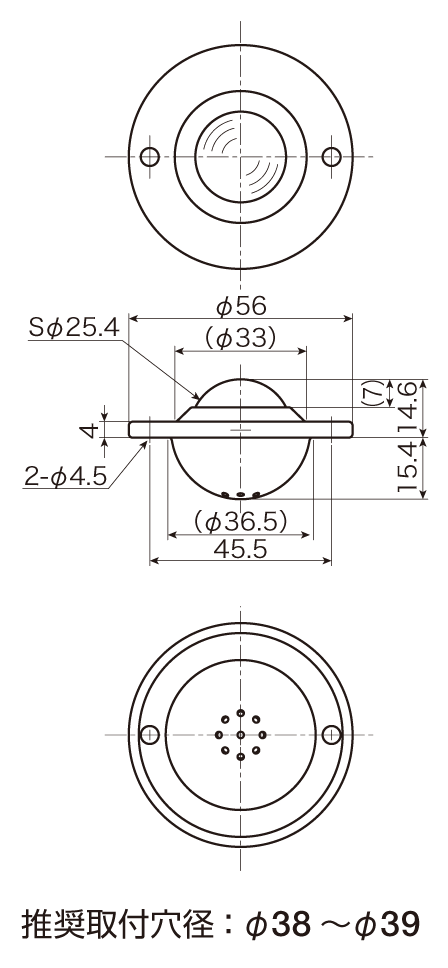

| PAT | PV50UH | PV50UHS | |
|---|---|---|---|
|
|
|
||
| 使用方向use direction | 上向きupward | 上向きupward | |
| 推奨使用荷重recommended load capacity | 490N（50kgf） | 490N（50kgf） | |
| 質 量weight | 136g | 132g | |
| 材 質 material |
メインボールmain ball | SWCH10R | SUS440C |
| サポートボールsupport balls | SWCH10R | SUS440C | |
| ボール受けbody | SUS304 | SUS304 | |
| カバーcover | SPCC | SUS304 | |
| CAD |
|
|
|
- ※使用数量に関わらず搬送物最大積載重量 600kg
- ボール受けにオリジナル球面を採用
- PV30U、30USと同サイズながら、推奨使用荷重は約1.6倍
- ゴミ排出穴付で、ゴミ詰りによる動作不良を大幅に軽減

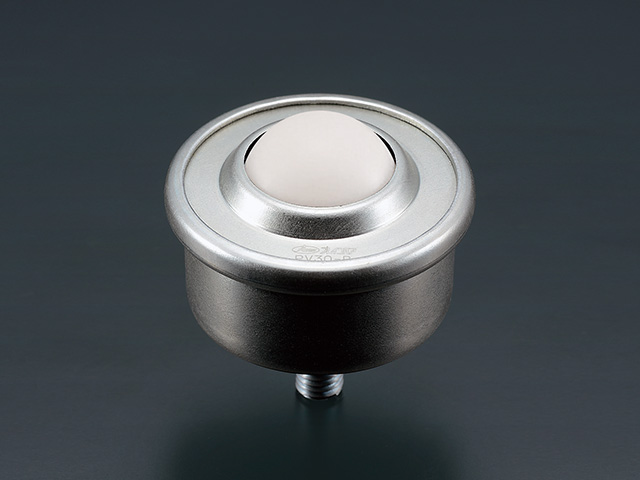

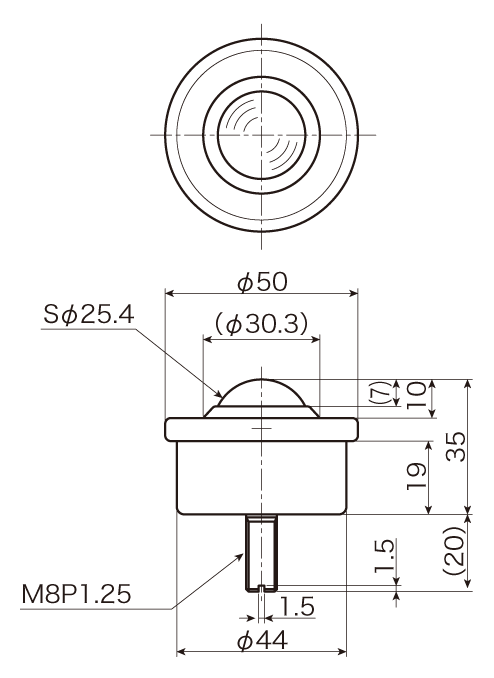

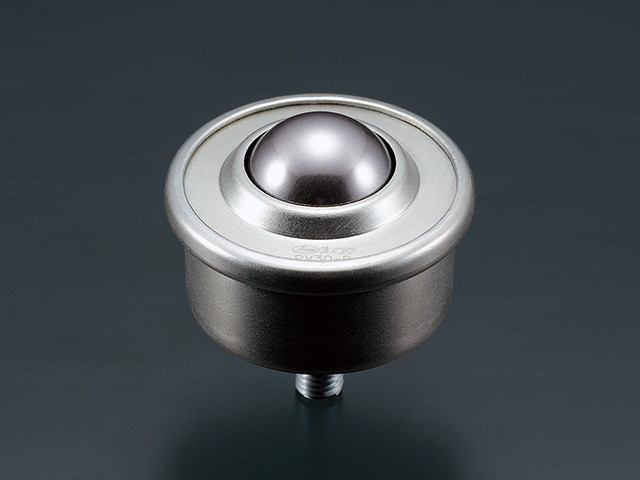

| PV30-B | PV30-BJ | ||
|---|---|---|---|
|
|
||
| 使用方向use direction | 上向きupward | 上向きupward | |
| 推奨使用荷重recommended load capacity | 294N（30kgf） | 78.4N（8kgf） | |
| 質 量weight | 164g | 109g | |
| 材 質 material |
メインボールmain ball | SWCH10R | POM |
| サポートボールsupport balls | SWCH10R | SWCH10R | |
| ボール受けbody | SUS304 | SUS304 | |
| カバーcover | SPCC | SPCC | |
| 推奨締付けトルクtightening torque | 1.3～1.6N・m | 1.3～1.6N・m | |
- ※使用数量に関わらず搬送物最大積載重量 500kg（PV30-BJを除く）
スプリングクッションタイプ
内蔵されたスプリングにより、ワーク荷重を配置されたプレインベア全体で受ける事が出来るプレインベアです。

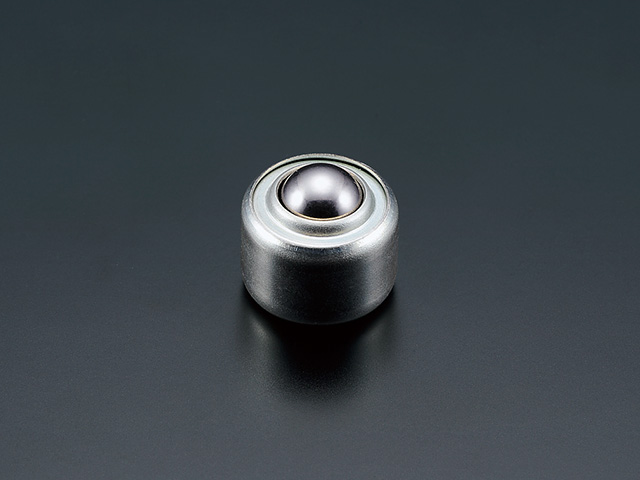

| PV5-C | |
|---|---|
|
|
| 使用方向use direction | 上向きupward |
| セット荷重setting pressure weight | 49N（5kgf） |
| 最大荷重maximum pressure weight | 68N（7kgf） |
| 質 量weight | 18g |
穴に落とし込んで上向きで使用

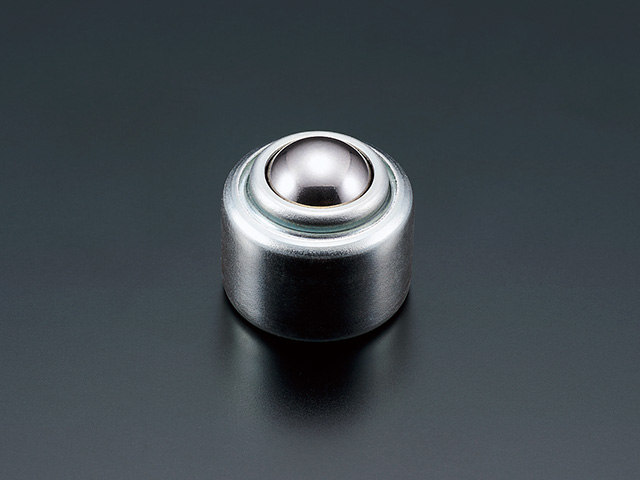

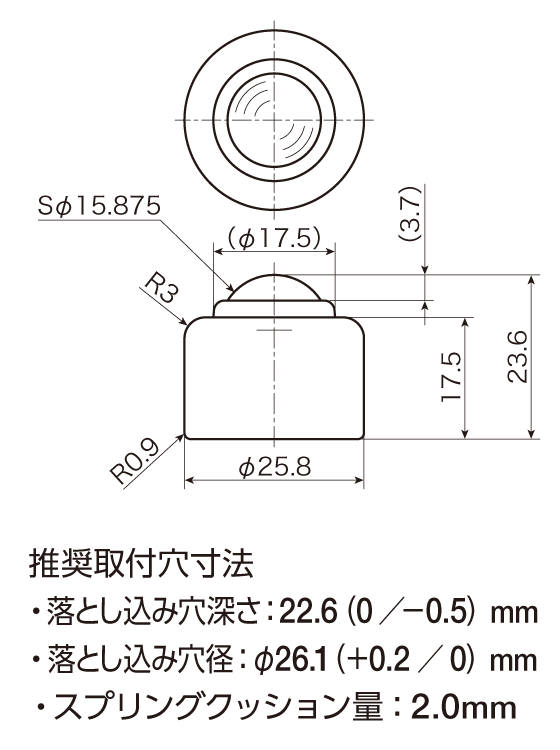

| PV8-C | |
|---|---|
|
|
| 使用方向use direction | 上向きupward |
| セット荷重setting pressure weight | 78N（8kgf） |
| 最大荷重maximum pressure weight | 107N（11kgf） |
| 質 量weight | 40g |
- セット荷重：スプリングがたわまずに受けられる荷重
- 最大荷重：スプリングクッション量が最大となる時の荷重
※スプリングの特性により、表記荷重に±20％程度の誤差が生じることもございます。
部品の材質表 material
| メインボールmain ball | SWCH10R |
|---|---|
| サポートボールsupport balls | SWCH10R |
| ボール受けbody | SPCC |
| カバーcover | SPCC |
